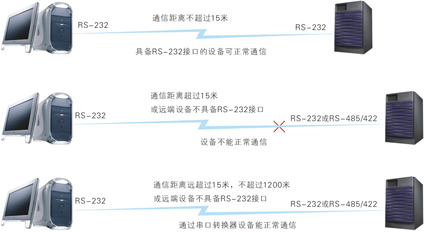

為什么要使用串行接口轉換器？目前使用的很多重要的設備仍然使用RS-232接口界面設計（如PC），然而，RS-232是點對點的通信界面，不能實現多機之間互相通信，自身也限制了設備間的傳輸距離（一般不超過15米）。由于RS-232的不足，為了克服限制，串行接口轉換器因應而生，實現RS-232設備到RS-422或RS-485多節點網絡的連接（RS-422支持10個節點，RS-485支持32個節點），提高了傳輸速率，傳輸距離也超過了1.2公里。 “串口竊電”技術 我們提供的“無源”RS-232/485/422轉換器都是基于“串口竊電”，通過TXD、RTS和DTR信號線從PC機串口取電。無論這些信號高低與否，“無源”接口轉換器都可以從這些數據/握手信號上獲取足夠的電源。 自動數據流控（ADDC：Automatic Data Direction Control） 當使用2線RS-485的時候，最重要的事情之一就是要確認數據收發狀態。具備ADDC功能即可輕松管理RS-485半雙工通信串口數據的傳送和接收。 有兩種方法可以切換數據收發狀態。一種是通過軟件人為用RTS信號去控制，另一種方法是使用ADDC（自動數據控流），可以通過硬件準確的切換數據收發狀態，有效地把用軟件控制的復雜時序控制簡單化。 光電隔離保護 隔離的目的是要將兩股需要與對方通信的電流隔離?？赏高^光電耦合器將電子信號轉換成光，到了另一端再將光轉換回電子信號。用此方法，就可將兩股電流完全隔離。 光電隔離電路的作用是在電隔離的情況下，以光為媒介傳送信號，對輸入和輸出電路可以進行隔離。因而能有效地抑制系統噪聲，消除接地回路的干擾，有響應速度較快、壽命長、體積小耐沖擊等好處，使其在強-弱電接口，特別是在微機系統的前向和后向通道中獲得廣泛應用。 （ESD）靜電保護 為防止靜電積累所引起的人身電擊、火災和爆炸、電子器件失效和損壞，以及對生產的不良影響而采取的防范措施。其防范原則主要是抑制靜電的產生，加速靜電的泄漏，進行靜電中和等。 浪涌保護（也稱突波保護） 突波是突然且強大的電流，持續時間為百萬分之一秒?？赡苡筛哓?fù)載電量的設備、高壓電、大型馬達的短路所造成。突波干擾功能可在短時間內有效地吸收此強大能量，讓連接的設備免于被損壞。 當電氣回路或者通信線路中因?yàn)橥饨绲母蓴_突然產生尖峰電流或者電壓時，浪涌保護能在極短的時間內導通分流，從而避免浪涌對回路中其他設備的損害。 “預加重”技術 在RS-485通信中，數據傳輸距離由于傳輸線阻抗和碼間干擾ISI引起的信號衰減與畸變而受到限制，而碼間干擾則是由于電纜的寄生RC時間常數作用于不同碼型時造成不同的延遲時間，產生延遲抖動引起的。 為解決這一問題，3onedata產品內部的預加重驅動器設置了四級電平：增強高電平，高電平，增強低電平，低電平。預加重電路在輸入信號電平翻轉時，強制將差分輸出拉至增強高電平或增強低電平，信號幅度是原來的1.9倍，經過預加重電路設定的時間間隔后，差分輸出回到高電平或低電平，減小了差分輸出的上升或下降斜率，通過抑制信號的衰減改善碼間干擾，從而獲得強勁的驅動能力
