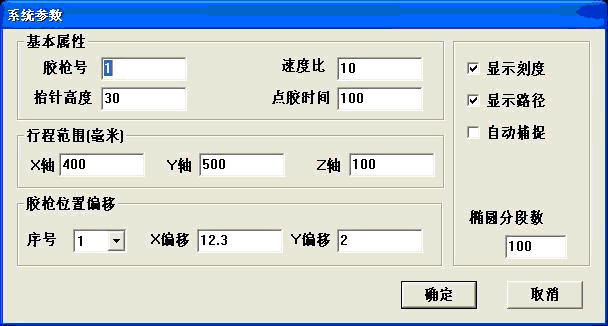

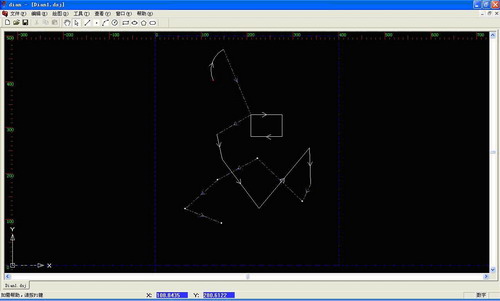

產品介紹： 該軟件由我公司的運動控制與圖形處理軟件工程師開發設計，為滴塑設備量身打造的一個滴塑輔助軟件，具備脫機編寫滴塑程序的功能，能夠直接讀取模具的dxf等格式的文件，把需要滴塑的模具的滴塑軌跡程序在短時間編寫出來，功能強大，易于上手，過程簡單，可以極大減少滴塑準備時間，為提高滴塑機的滴塑效率起到了重要作用。 軟件的界面： 按照類似AutoCAD的界面設計，基本操作為Windows通用快捷鍵設定。在界面的左面顯示Y坐標及刻度，上面顯示X坐標及刻度。界面上端包括菜單欄和工具欄，最下面為狀態欄顯示提示信息及X,Y坐標，中間黑色的部分為圖形顯示區。 可讀取文件： 可打開Dxf文件，G代碼文本文件，dsj文件（本軟件格式）。 系統參數： 使用此項可設置一些系統默認的參數，基本屬性，行程范圍，是否顯示刻度，是否顯示路徑，橢圓分段數——-傳輸時將橢圓分成多少段小直線。自動捕捉選擇此項后，繪制圖形時，可自動捕捉其它圖形的關鍵點（起點，終點，中心等），進行弧或線的移動時也進行捕捉，捕捉精度默認10像素以內。膠槍位置偏移，圖形繪制時應以一個膠閥為基準，設置其它膠閥對它的偏移值，進行數據下載時，不用再改變圖形。 閥色設定： 設置膠閥中膠對應的顏色。當對應圖形膠槍號改為1時顯示對應顏色橙色，改為2時顯示對應顏色黃色。繪制圖形時，按Ctrl+鍵盤上的數字鍵1～8可改變膠槍號，顯示對應顏色圖形。
