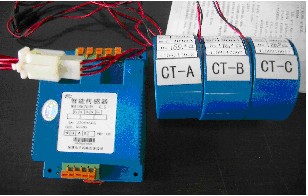

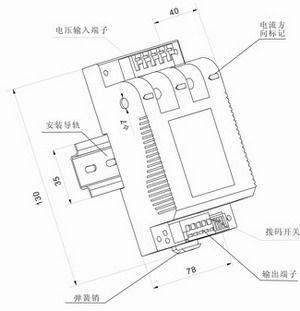

產品介紹： WB3003G25三相電參數采集模塊采用電磁隔離原理、專業MCU控制器，隔離測量三相四線制電路的電壓、電流、有功功率、無功功率、功率因數、頻率和電能等參數，輸出RS-232數字信號。本產品采用真有效值測量、全參數輸出、性能價格比高，采用卡裝式結構，體積小巧、安裝方便，是電力參數采集行業的首選模塊。使用本產品時須通過RS-232接口按DL645協議（偶校驗、1位停止位、9600BPS）進行通訊，獲取所需的數字式電參量值。 一、外型尺寸圖 二、主要技術參數 1. 輸入制式：三相四線制； 2. 輸入規格：220V＊50A； 3. 精度等級： 電流I、電壓U、頻率F：0.2級； 有功電度E、無功電度R：0.5級；（增量電度） 有功功率P、無功功率Q、功率因數COSφ：0.5級； 4. 線性測量范圍： 電壓U: 10%～120% 額定電壓； 電流I: 1%～120% 額定電流； 頻率F:45Hz～55Hz； 功率因數COSφ：-0.1～1～0.1； 5. 輸入阻抗： RU = UX×1kΩ/V（UX≥10V時）； 6. 響應時間：≤100ms； 7. 過載能力： 2倍標稱輸入電壓，可持續， 10倍標稱輸入電流，持續5S不損壞； 8. 電源及輸出端口EMC指標 沖擊浪涌抗擾性：嚴酷度等級4級；（4KV，1.2/50us） 電快速瞬變脈沖群抗擾性：嚴酷度等級4級；（4KV/2.5kHz） 9. 靜態電流：40mA； 10. 通信方式：半雙工，RS-232、偶校驗、1位停止位； 11. 通訊速率： 9600BPS 12. 輔助電源：+12V、+24V或+48V（具體規格見產品標簽）； 13. 電源與輸出之間隔離耐壓：1500VDC，1min； 電源與輸入之間隔離耐壓：2500VDC，1min； 輸入與輸出之間隔離耐壓：2500VDC，1min； 14. 環境溫度：-20℃～+70℃； 15. 溫度漂移：≤±0.2%/（0℃～50℃范圍內）。 三、WB3003G25輸入信號接線圖
