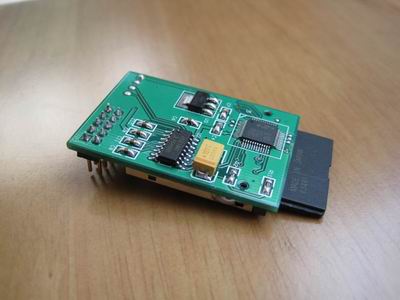

工業現場一般需要數據采集器完成各類數據采集任務。實際應用中要求數據采集器工作可靠,成本低廉，操作簡單，便于數據收集和分析,既能與PC機聯機工作又能獨立采集數據。 本模塊由高度集成處理器C8051F340為主控制器件，采用SD卡存儲技術設計一款低成本數據采集模塊。該數據采集模塊可與PC機共同實現數據采集與分析,也可長時間獨立工作于工業現場，并將采集數據存放于大容量SD卡（支持現有的最大SD卡 16G），便于數據收集并利用計算機分析。該數據采集模塊僅采用C8051F340一個主器件，結構簡單,功耗低，性能穩定，體積小，成本低，現已成功用于工業現場。 [產品特點] ★ 系統硬件結構簡單,集成度高，可靠性好，體積?。?0＊45mm）是理想的擴展模塊。 ★ 由串口采集數據，存儲到SD卡中，使用的是FAT32文件系統可以支持現有的最大SD卡即16G。 ★ 支持SD卡即插即用。電路每次上電，模塊將在SD卡中自動創建一個文件夾，然后在文件夾中創建一個數據文件，用戶要存儲的數據就存在這個文件中。 ★ 文件夾的命名采用順序編號排列，比如，第一次上電后，系統創建額文件名為DATA0001,則下次關機再開機后，系統創建的文件名為DATA0002,永不重復，避免數據被覆蓋。 ★ 數據獲取方便，只需要把SD卡彈出來，用讀卡器插到計算機的USB口上，從U盤中拷貝出數據即可。 ★ 使用簡單：模塊留給用戶的接口只需要將RS-232串口數據線和5V電源輸入即可。 ★ 波特率可以由客戶指定，支持從1200～115200bps。
