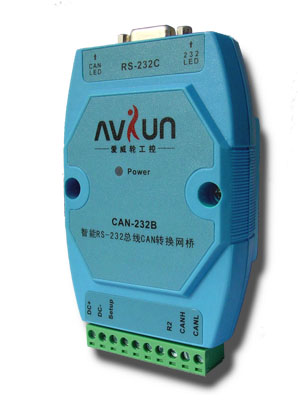

CAN轉串口產品有兩款型號：CAN-232B、CAN-485B。前者為CAN轉RS232產品，后者除具有前者的所有功能外，還增加一個共享的RS485口，但RS232口與RS485口不能同時使用。 CAN-232B是智能型RS232總線CAN轉換網橋，用于PC或其他帶RS232端口的設備與CAN設備之間的通訊 。CAN （Controller Area Network）是一種串行總線系統，特別適合組建智能工業設備網絡和樓宇自動化控制系統。CAN擁有高傳輸速度（高達1Mbps） 和高可靠性， 能以高性能和高品質的方式實現高度可靠的監控系統，因此，CAN系統首先被大量地應用于汽車網絡中。 基于CAN網絡的實時和多主機特性，它可以很容易地幫助你建立冗余系統。為了能在通常的RS-232設備上使用CAN網絡，CAN-232B設計成將RS-232的串行幀重新打包為CAN擴展幀，并通過CAN收發器發送到CAN總線上；反之，如果CAN-232B的收發器收到CAN總線上的數據幀，而且通過了驗收碼校驗，它就會把CAN幀拆包，并將其中的數據發到RS232口上，因此它可以在CAN與RS-232之間精確地轉換信息。 從CAN-232B的工作原理可以知道，它是一款智能協議轉換網橋，可讓您方便地完成RS-232協議和CAN協議的轉換，使RS232設備和CAN網絡實現通訊。而這種轉換對客戶是透明的，換言之，用戶無需對原來的RS232通信軟件做任何變動。 CAN-232B有兩種工作模式：設置模式和工作模式。在設置模式下，用戶可對它的參數進行設置。而在工作模式中，它完成上述的協議轉換。CAN-232B特別適合小流量的CAN-bus數據傳輸應用，最高可達300幀/秒的數據傳輸速率。 CAN-232B采用表面安裝工藝，板上自帶光電隔離模塊，在控制電路和CAN電路之間實現完全電氣隔離。CAN-232B也采用防雷設計，每線提供600W的抗雷擊承受力，加上獨立的DC/DC電源，這樣的三保險設計使CAN-232B具有很強的抗干擾能力，大大提高了系統在惡劣環境中使用的可靠性。另外CAN-232B體積小巧，使用方便，也是便攜式系統用戶的最佳選擇。 產品規格 輸入電壓范圍： 可接任意7.5-24V/200mA直流電源，通過外接線端子接入 微處理器： 內置帶看門狗的22兆CPU，高速可靠，防止死機 RS232通訊端口： 標準DB9F座，TXD、RXD、GND三線制 CAN控制器： 采用PHILIPS SJA1000T芯片 CAN收發器： 采用PHILIPS PCA82C250高性能芯片 數據傳送速率： CAN控制器數據傳送速率可編程最高達1Mbit/s 狀態指示燈： 一個POWER電源燈，一個RS232狀態燈，一個CAN狀態燈 CAN通訊接口： 采用外接式10位接線端子，可方便連線 CAN協議： CAN 2.0B規范（兼容CAN 2.0A），符合ISO/DIS 11898 規范 建議最高幀流量： 300幀/秒 參數設置： 獨特的設計使用戶用任何RS232通信軟件（如“超級終端”）都可實現參數設置 防雷設計： 高穩定性，CAN-L，CAN-H每線600W的雷擊浪涌保護 光電隔離耐壓: 連續1000VDC，瞬態1500VDC 安裝方式： 可選標準DIN 導軌安裝或簡單固定方式 終端匹配： 無需開蓋，在端子上就可實現是否接入終端匹配電阻 工作環境：溫度0-70℃、濕度≤90% 外型尺寸：26mm（W）×98mm（L）×41mm（H） 重量：32g±2g 典型應用 CAN-bus接口轉換產品開發 CAN-bus教學應用遠程通訊 CAN-bus網關網橋 智能樓宇控制數據、廣播系統等CAN-bus應用系統 CAN-bus工業自動化控制系統 訂貨信息： CAN-232B 智能CAN總線轉RS232總線網橋 CAN-485B 智能CAN總線轉RS485總線網橋
