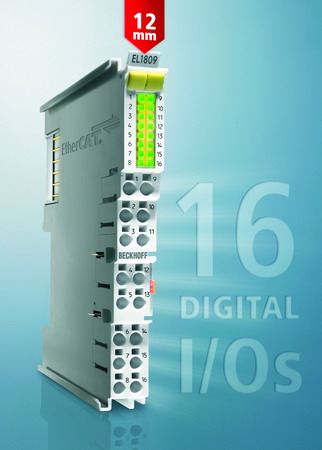

Beckhoff 高密度總線端子模塊：12 毫米寬的 16 通道端子模塊 Beckhoff 新一代高封裝密度總線端子模塊進一步完善了其 IP 20 I/O 系統?！呙芏取偩€端子模塊在 12 毫米寬的電子端子模塊內集成了 16 個數字量通道。在過去的幾年里，電子元器件性能的不斷提升在很大程度上減少了功率消耗，從而使得今天封裝密度的成倍增加成為可能。因此，它具備很多成本優勢：大大減少了控制柜內的空間要求，降低了通道價格。16 通道端子模塊既可用于 Beckhoff 總線端子模塊，也可用于 EtherCAT 端子模塊。 這種緊湊型 16 通道總線端子模塊為工程規劃提供了新的可能性：通道密度的成倍增加使得控制柜的空間要求減半，從而降低每通道的成本，簡化裝配工作?？刂萍夹g(shù)領域的微電子化使得設計人員能夠?qū)⒃O(shè)備及系統建造的更加小巧和緊湊。 高密度總線端子模塊帶 16 個接口點，其外形尺寸與現有的總線端子模塊完全一致且完全兼容。由于采用了最先進的觸點技術和電子元器件，通道數量也可成倍增加。這種高密度總線端子模塊有三種不同的型號，如用于數字量輸入或輸出的 16 通道端子模塊、采用二線制連接技術并用于輸入或輸出的 8 通道端子模塊或帶 8 點數字量輸入和 8 點數字量輸出的靈活的總線端子模塊。 　 無工具裝配 盡管該端子模塊的通道密度較高，但由于采用了無工具裝配方法，布線工作因而更加簡單。由于采用了直插技術，導線連接無需工具，也就是說，電纜只需簡單地插入到觸點即可。通常，借助螺絲刀松開觸點，然后再松開電纜。用于標識信號類型的一般顏色編碼也可用于高密度總線端子模塊。編碼集成在 LED 顯示器中。 Beckhoff“高密度”總線端子模塊 — 首款寬度僅為 12 毫米的 16 通道端子模塊： - 封裝密度成倍增加，從 8 個通道增加到 16 個 - 空間要求減少了 50% - 降低通道成本 - 降低控制柜及裝配成本 - 布線通過采用直插技術的無工具裝配方法實現 - 多種用于數字量輸入/輸出的 16 通道端子模塊選擇 - 可用于 Beckhoff 總線端子模塊和 EtherCAT 端子模塊
