      DeviceNet是一個簡單的而且開放式的網絡解決方案，能有效地降低配線的成本及節省安裝設備的時間。泓格公司于目前推出一款DeviceNet Master Universal PCI板卡——PISO-DNM100U，為使用者提供DeviceNet Master的解決方案。PISO-DNM100U板卡內含CPU，可獨立運作DeviceNet韌體，并采用DPRAM與PCI bus溝通，不但能大大地降低控制系統的負擔，更能提供有效率的控制方式。并提供多功能的工具與windows函數庫，幫助客戶快速建立DeviceNet控制系統。與PISO-DNM100不同的是，PISO-DNM100U產品提供了5V與3.3V的Universal PCI的插槽界面。而PISO-DNM100與PISO-DNM100U的函數庫與API完全兼容，使用者可以在不更改應用程序的前提下，升級您的DeviceNet監控系統。

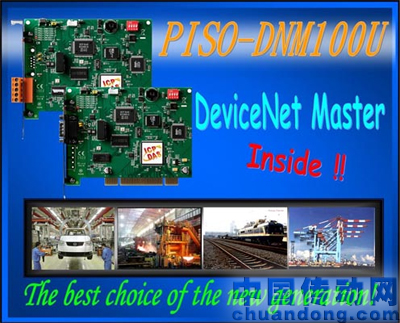

PISO-DNM100U

      PISO-DNM100U可以于Windows 2K/XP等操作系統環境下使用。而本產品還提供Visual C++、Borland C++ Builder、Visual Basic及LabView等范例程序可以幫助使用者更快速的上手使用本產品。

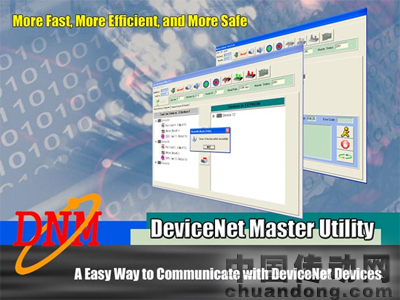

      搭配免費的圖形化工具軟件( DNM Utility )，讓您能輕易的將DeviceNet的工業設備做完善的整合，并提供方便的管理功能。工具中提供多種掃瞄遠程設備及偵錯功能，當您在為客戶規劃網絡或開發應用程序時，這些功能可以幫助您輕易地掃瞄網絡中的設備或檢查遠程設備的聯機狀態。

圖形化工具軟件( DNM Utility )

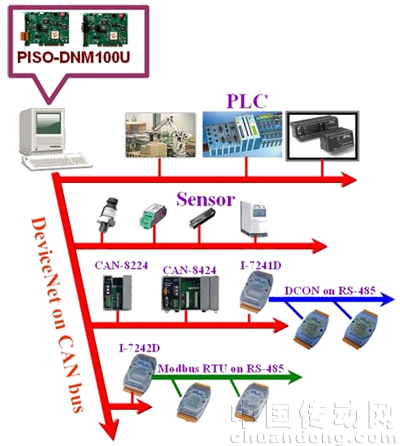

      泓格公司的PISO-DNM100U產品不僅能讓您在最短的時間內學會控制DeviceNet設備，更能減少您開發DeviceNet系統的時間，建立更穩定的系統，以下將用圖型描繪出一個典型的網絡架構。

用圖型描繪出一個典型的網絡架構

特色
同時支持5 V及3.3 V的PCI總線
內含80186 80MHz CPU
具備一個DeviceNet通訊端口
采用Philip SJA1000T CAN Controller，82C250/251 Transceiver
2500Vrms CAN bus 光隔離
可用程序規劃通訊速率：125 kbps，250 kbps，500 kbps
DeviceNet通訊端口最大可以支持到64個設備
支持Group 2 Only Server及UCMM
支持預定義主／從連接組(Predefined master/slave connection set)
可程序設定Master的MAC ID
信息分段傳輸（輸出／輸入）最多可分64段
I/O操作模式：輪詢(Polling)，位觸發(Bit-Strobe)，周期/狀態改變(Cyclic/Change of state)
提供自動掃瞄遠程設備的功能
可以在線(On-line)增加或移除設備不必停止網絡
支持設備斷線后自動重新聯機
