      產品簡介：
      ETSX-MSDH32DC-T是一款在本體上自帶數字量的PLC，設計靈活，可以根據用戶要求進行修改和裁減，適合不同應用場合。


      詳細介紹：

型號 ETSX-MSDH32DC-T

      簡介：

1、48 V DC電源
2、8通道數字量輸入
3、8通道數字量輸出
4、雙通信口，分別為RS232和RS485

        ETSX-MSDH32DC-T是一款在本體上自帶數字量的PLC，設計靈活，可以根據用戶要求進行修改和裁減，適合不同應用場合，所提供的標準配置如下：
1、48 V DC電源
2、8通道數字量輸入
3、8通道數字量輸出
4、雙通信口，分別為RS232和RS485


      性能參數

機械參數


外觀尺寸198×111×82

電器性能  電源電壓范圍
 DC18~36V（M20MAD-DC），AC85V~265V（M20MAD-AC）


允許瞬間斷電時間 符合IEC61131-2標準，10ms（交流或直流）以內，能夠繼續運行

環境溫度
 符合IEC61131-2標準，運行:0℃ ~55℃ 存儲:-25℃ ~70℃

濕度
 符合IEC61131-2標準，5%~95%RH(非凝露)

抗干擾性
 峰峰值:2000Vp-p; 頻率:5KHz; 上升時間:5ns; 脈沖寬度:50ns

抗震動
 符合IEC61131-2標準，正弦，振幅0.1mm，頻率10～57Hz；加速度1.0g，頻率57～150Hz，XYZ三個方向各10次。

抗沖擊
 符合IEC61131-2標準，15g，持續11ms，3軸向各6次

絕緣阻抗
 5MΩ以上(DC500V) ，所有外部端子與地之間

接地
 第三種接地 (不可與強電系統通用接地)

工作環境 非腐蝕性氣體,非可燃性氣體,非導電性塵埃

數字量輸入特性
通道數 16

隔離方式 光電隔離

輸入類型 漏型/源型

額定輸入電壓 DC 24V

額定輸入電流 7 mA

浪涌電壓  35V，0.5秒

工作電壓范圍  DC 9V ～ 28V

導通狀態  高于 DC 15V，2.5mA

關斷狀態  低于 DC 4V，1mA

公共端設置  共用公共端

工作指示燈  輸入‘ON’時，LED發光

數字量輸出特性


通道數 16

隔離方式  光電隔離

輸出類型  MOSFET（源型/共陰）

響應時間 130μs以下

輸出電壓范圍  DC 20.4V~28.8V

額定輸出電壓  DC 24V

額定輸出電流  0.75A/點, 6.0A/公共端

使用壽命機械性 10,000,000次

使用壽命電氣性 100,000次（額定負載）


公共端設置  8個點共享一公共端

工作指示燈  輸出‘ON’時，LED發光

性能參數


控制方式  程序周期循環掃描

I/O控制方法  程序每一個掃描周期完成一次刷新

編程語言  邏輯梯形圖

最大I/O點數  16點（8DI/8DO）20點（12DI/8DO）

掃描速度
 基本指令:0.2μs/指令 應用指令:2至幾百μs /指令

程序容量  48k 字

存儲方式  RAM（備用電池）、Flash ROM永久存儲

輸出線圈  9984點（00001~09984）

輸入接點  2048點 (10001~12048)

定時器1.0秒  范圍:0至65535秒

定時器100毫秒 范圍:0至6553.5秒

定時器10毫秒  范圍:0至655.35秒

計數器16位 范圍:0至65535向上計數器

計數器16位 范圍:0至65535向下計數器

高速計數器上下脈沖 范圍:-2147483648至+2147483647

高速計數器方向脈沖 計數頻率:不大于50kHz

高速計數器A/B相 2通道

高速輸出PWM 2通道高速可調脈寬(PWM)輸出，最大頻率100kHz

高速輸出PTO 2通道高速可調脈沖數(PTO)輸出，最大頻率100kHz

輸入寄存器 512點 （30001－30512）

保持寄存
 9999點 （40001－49999）

指針(P) 輸入范圍 16點  （P0－P15 ）

指針(P) 間接尋址方式 使指針指向0，1，3，4類的變量作為間接尋址的運算單元

常數(C) 十進制 # 00000至65535

常數(C) 十六進制 # 00000H至0FFFFH

標簽(L) 輸入范圍150點  （L1－L150）

日歷功能 顯示：年/月/日/星期/時/分/秒

通訊接口 1個RS-232口，1個RS-485口

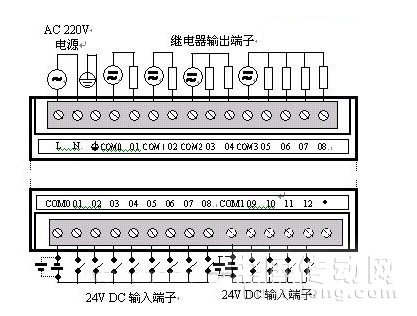

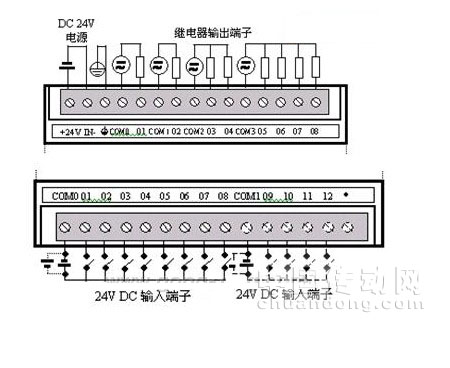

接線圖：
