鼎拓科技 智能步進驅動器DT5045/DT8080系列
產品型號
廠商性質 生產商
公司名稱深圳市鼎拓達機電有限公司
地 址深圳市南山區西麗麻勘益民工業園第7棟4樓
企業信息
普通會員第16年
公司類型： 生產商
主運營：伺服電機、運動控制
所在地區：深圳市
注冊時間：2010-12-28
|
型號
|
供電電壓
|
輸出電流
|
|
DT5045
|
24-48VDC
|
1-4.5A
|
|
DT8080
|
24-80VDC
|
2.5-8.0A
|
主要功能:
1. 脈沖/方向模式(可定制為雙脈沖輸入)
2. 8檔電流選擇
3. 8檔細分選擇
4. 自動半流設定
5. 驅動器自檢
6. 開關選擇8款電機
主要特點:
1. 控制信號支持5-24V輸入
2. STEP/DIR信號具備高頻數字濾波
3. 內部細分功能,使電機在低細分低速下具備高平滑性
4. 集成抗共振電路與算法,高速大力矩
5. 低振動,低噪音
6. 高可靠性與穩定性
電氣指標:
|
驅動器參數
|
最小值
|
典型值
|
最大值
|
單位
|
|
|
供電電壓
|
DT5045
|
24
|
-
|
48
|
VDC
|
|
DT8080
|
24
|
-
|
80
|
||
|
輸出電流(峰值)
|
DT5045
|
1
|
-
|
4.5
|
Amps
|
|
DT8080
|
2.4
|
-
|
7.8
|
||
|
控制信號導通電流
|
6
|
10
|
15
|
mA
|
|
|
步進脈沖頻率
|
2
|
-
|
2M
|
Hz
|
|
|
步進脈沖最小寬度
|
250
|
-
|
nS
|
||
|
方向信號最小寬度
|
50
|
-
|
-
|
uS
|
|
|
欠壓保護點
|
-
|
20
|
-
|
VDC
|
|
|
過壓保護點
|
DT5045
|
-
|
60
|
-
|
VDC
|
|
DT8080
|
85
|
||||
|
輸入信號電壓
|
4.0
|
-
|
28
|
VDC
|
|
|
OUT最大輸出電流
|
-
|
100
|
mA
|
||
|
OUT最大輸出電壓
|
-
|
-
|
30
|
V
|
|
|
驅動器初始化時間
|
-
|
-
|
2.5
|
S
|
|
環境指標:
| 冷卻方式 | 自然冷卻或強制冷卻. | |
| 使用環境 | 使用場合 | 避免粉塵、油霧及腐蝕性氣體 |
| 工作環境溫度 | 0-40℃[32 - 104°F] | |
| 最高環境濕度 | 90%RH9(無結露) | |
| 振動 | 5.9m/s2 max | |
| 存儲溫度 | -10-70℃[14 - 158°F] | |

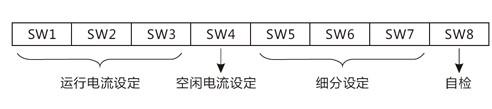

參數設定:

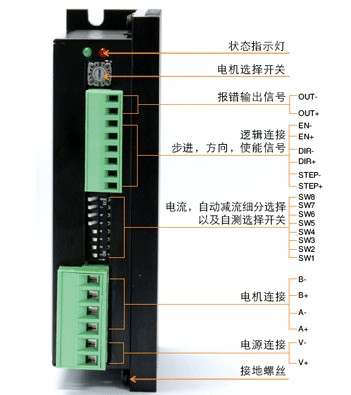

端口與接線:

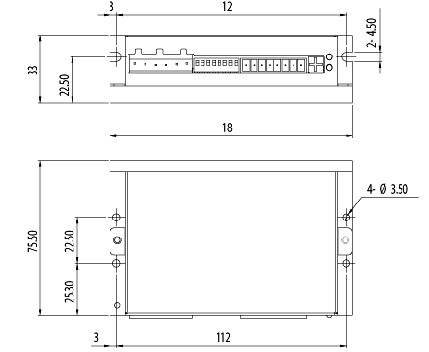

機械尺寸(單位:mm):
