一、產品說明

      諧波濾波器原理：利用電磁感應及電抗器原理，專業開發，選用高性能的濾波電容器串聯高線性度的濾波裝置，組合成濾波補償系統，在吸收系統中主要的諧波分量的同時，補償無功功率。將動態無功補償，濾波功能熔為一體，可以快速跟隨負荷變化，具有抑制電流波動，吸收電網諧波和補償無功功率三個主要功能。

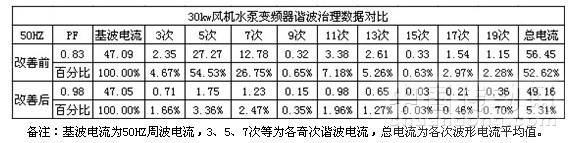

二、參數列表

三、技術參數

電壓等級：三相三線額定電壓380V，允許偏差±10%

頻 率：50Hz±5Hz

諧波治理：滿載諧波電流THD<10%，諧波次數2n-1=1～40

諧波電壓：THD<5%

濾波效果：符合IEC61000，GB/T14549-93

功率因素：COSФ>0.9

運行溫度：-10℃～+50℃

儲存溫度：-40℃～+65℃

環境濕度：0%～98%，不凝露

海拔高度：<2000M

結 構：標準結構，落地安裝，或客戶定制(可選)

絕緣等級：H級

容 量：7.5KW～630KW

超載能力：超載120%額定值正常工作30分鐘

安裝方式：單獨安裝、配套安裝、或客戶定制(可選)，濾波器周圍留出100mm的散熱空間

四、產品選型

1.以最終用電負載(馬達)額定電流為選型依據，濾波器的額定電流大于等于負載電流的1.1倍為佳；

2.查看負載的額定工作電流和實際工作電流，不能超過濾波器的額定工作電流；

3.查看負載的負載率，如果負載率偏低，會影響濾波器效果，請在選型時提供負載率數據；

4.查看負載設備的額定工作電壓和電源頻率，是否滿足濾波器的電源要求；

5.注意濾波器安裝環境，符合濾波器使用環境要求；

6.最好提供負載的功率因數，以便加裝合適的電容器，使功率因數達到最佳。

五、產品特點

1.用于濾除電力系統中某一次或多次諧波的裝置；

2.其結構大多數為電感、電容和電阻等元件組合而成，即無源濾波器，它也兼做無功功率補償用；

3.新興的濾波技術還包括有源濾波器。

六、產品用途

      用于濾除電壓小于1000伏電力系統中的諧波，如六脈波整流器產生的諧波，又名諧波發生器。

七、技術參數

輸出阻抗：10(kΩ) 輸入阻抗：30(kΩ)

阻帶衰減：10(dB) 插入損耗：50(dB)

基準溫度：60(℃) 激勵電平：1(mW)

負載諧振電阻：100(Ω) 負載電容：100(pF)

總 頻 差：0.8(MHz) 溫度頻差：0.5(MHz)

調整頻差：0.1～2(MHz) 標稱頻率：10(MHz)

種 類：濾波器 型 號：SF-100

品 牌：薩頓斯
