      PA-01無源單通道信號隔離器無需外供電源，從輸入信號上獲取少許能量，實現(xiàn)信號隔離。PA-01無源單通道信號隔離器35mm導軌安裝，2000V隔離耐壓，0.1%級傳輸精度，帶浪涌保護功能，厚度僅12.5mm，使用溫度范圍-25℃~+85℃，5年質量保證。

技術指標：

最小工作電流：<20uA

壓 降：<1.8V

過 載：100mA，30V

響應時間：<0.05s（0~90%）（TYP）

波 紋：<10mVrms

傳輸誤差：0.1%的終值（0-500Ω負載）

附加誤差：0.05%的測量值/100Ω負載

溫度系數(shù)：15ppm/K的測量值/100Ω負載

耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘

電磁兼容性：符合GB/T18268工業(yè)設備應用要求 （等同IEC61326-1）

工作溫度：-25℃~+85℃

工作濕度：<90%RH（無凝結水）

外殼材料：尼龍PA.66

重 量：約50克

產品特點：

● 自供電

● 易連接，長壽命

● 輸入、輸出帶誤接保護

● 外形小巧，厚度僅12.5mm

● DIN導軌安裝，插拔式端子

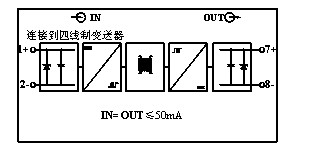

PA-01方框圖

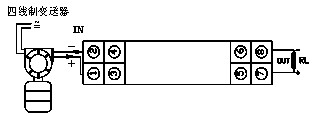

PA-01接線圖

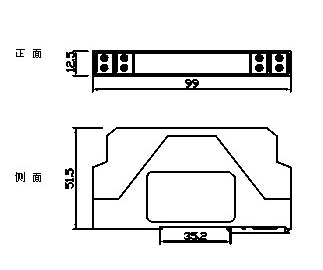

PA-01外形尺寸圖

PA-01選型舉例
