帕羅肯 PR-212交流信號隔離器（一入兩出）
企業信息
PR-212交流信號隔離器,24VDC或220VAC供電,輸入、輸出、電源、通道間全隔離，PR-212交流信號隔離器將交流5A、380V等電流、電壓信號分成兩路相同或不同的直流電流、電壓標準信號，實現不同設備同時采集控制.
|
輸入規格： |
||
|
代碼 |
輸入信號 |
輸入阻抗 |
|
1 |
0-10VAC |
≥100KΩ |
|
2 |
0-100VAC |
|
|
3 |
0-380VAC |
|
|
4 |
0-465VAC |
|
|
5 |
0-1AAC |
≤2Ω |
|
6 |
0-5AAC |
|
|
7 |
0-10AAC |
|
|
8 |
用戶特定參數 |
|
|
輸出規格： |
||||
|
代碼 |
輸出信號1 |
代碼 |
輸出信號2 |
輸出阻抗 |
|
A |
0-5V |
A |
0-5V |
≥10K |
|
B |
0-10V |
B |
0-10V |
|
|
C |
1-5V |
C |
1-5V |
|
|
D |
2-10V |
D |
2-10V |
|
|
E |
0-10mA |
E |
0-10mA |
≤1K |
|
F |
0-20mA |
F |
0-20mA |
≤500Ω |
|
G |
4-20mA |
G |
4-20mA |
|
|
H |
用戶特定參數 |
|||
●輸出為單通道時，輸出信號2為缺省
|
電源規格 |
||
|
電源類型 |
24VDC |
220VAC |
|
代 碼 |
D |
A |
●當電源為直流24V時，代碼選擇為D
●當電源為交流220V時，代碼選擇為A
技術指標：
輸入阻抗：電壓型≥100KΩ，電流型≤2Ω
輸出阻抗：0-500Ω
響應時間：<0.15s（0~90%）（TYP）
波 紋：<50mVrms
傳輸誤差：0.3%的終值
溫度系數：15ppm/K的測量值/100Ω負載
耐壓強度：500VDC時100MΩ以上，2000VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求
（等同IEC61326-1）
工作溫度：-10℃~+70℃
工作濕度：<90%RH（無凝結水）
電 源：24VDC±10%或110-265VAC
消耗功率：<2W
外殼材料：尼龍PA.66
重 量：約120克
產品特點：
●DC24V供電
●低功耗，長壽命
●輸入／輸出／電源間三隔離
●D I N 導軌安裝，插拔式端子
PR-212方框圖

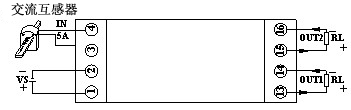

PR-212接線圖

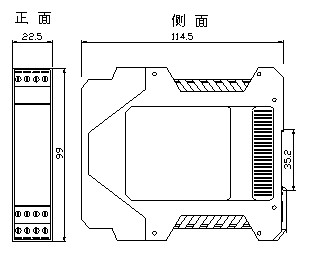

PR-212外形尺寸圖
PR-212選型舉例
