     將來自交流互感器的交流電壓信號轉換成標準的過程信號。輸入、輸出、電源三端口隔離，用于轉換站對供電線路及其電壓的中央監控，用于監視超負荷的非標準壓降。

      特點

●精度等級高，線性度高
●采用進口元器件，集成度高，免于定期校驗
●35mm標準導軌安裝或底座螺釘安裝，通用性強
●輸入／輸出／電源／外殼隔離，抗干擾能力強，可靠性高

      技術指導

●輸入負載：電壓互感器PT：≤0.1VA
●超負荷能力：可承受2倍額定值（連續），10倍額定值（10s）
●精度：交流：±0.2%、±0.5%
●響應時間：＜400ms
●輸出電壓：0~10Vdc, 0~5Vdc
                (負載電阻＝輸入電壓／10mAdc)
●輸出電流：0~20mAdc ,4~20mAdc
                （負載電阻＝10Vdc／輸出電流）
●輸出波紋：≤0.5% RO
●工作環境溫度：0~50℃／小于80%相對濕度（無冷凝狀態）
●貯存環境溫濕度：-20~70℃／小于70%相對濕度（無冷凝狀態）
●耐壓強度：AC2KVrms／min
●絕緣阻抗：DC500V時大于100MΩ
●電磁兼容性：符合GB/T18268工業設備應用要求
                （等同IEC61326-1）

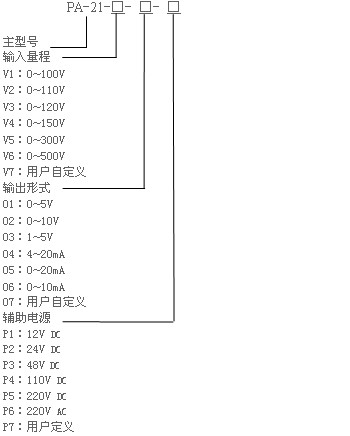

PA-21選型代碼

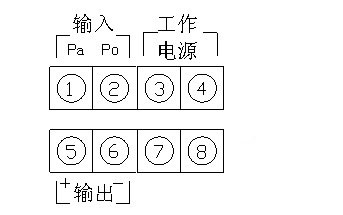

PA-21接線圖

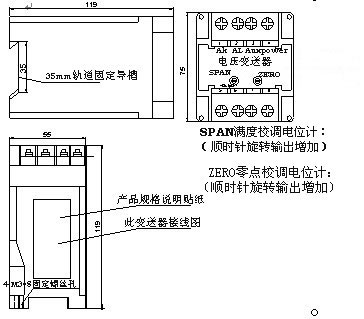

PA-21安裝尺寸
