產品描述

      PRG-1500是一款將來自危險區的熱電偶或毫伏信號，經隔離變送輸出單路或雙路相互隔離的電流或電壓信號到安全區，也可通過配置的通訊接口在安全區進行串行通訊聯網。它是智能化的安全柵產品，具有在線故障自診斷功能，用戶也可通過專用手持式中文編程器或計算機對本產品進行輸入信號類型及輸出量程的設置。

主要技術規格

●型號命名方式:
    PRG-1500-□ 1：單通道2：雙通道

●傳輸精度：±0.2%×F.S

●輸入信號（危險區）
    熱 電 偶：K、E、S、B、J、T、R、N
    毫 伏：0-20mV、0-75mV、0-200mV

●輸出信號（安全區）
    直流電流：0-10mA、4-20mA、0-20mA
    直流電壓：0-5V，1-5V，0-10V

●輸出負載能力
    直 流：0-10mA≥1KΩ；4-20mA≥500Ω

●電 源：直流24V±10%

●功 耗：
    1.2W（單路20mA輸出時）。 1.8W（雙路20mA輸出時）。

●適用范圍：
    熱電偶K、E、S、B、J、T、R、N及毫伏傳感器。
    冷端補償精度：1℃（預熱30分鐘）

●結構及外形尺寸
    產品結構：35mm導軌卡裝，ABS外殼材料， 插拔式端子
    外形尺寸：22.5×114.5×99（mm）
    整機重量：120g

安全防爆認證參數

●國家防爆電氣產品質量監督檢驗中心(CQST)

    防爆標志：[EXia]（ⅡC）

    認證參數：端子（9.10.11間）

    Uo=10V      Io=27mA

    Lo=20mH     Co=3.0μF

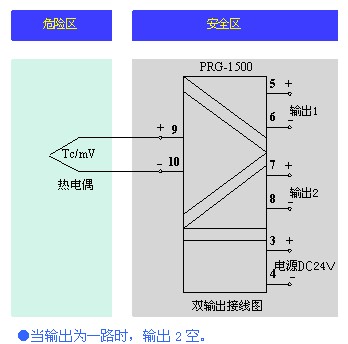

PRG-1500接線圖

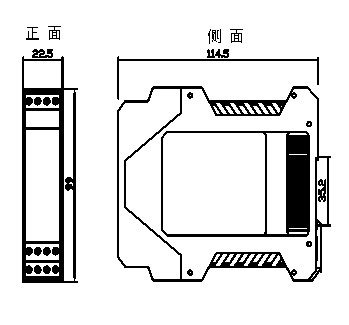

PRG-1500外形尺寸圖
