亮點

• 集成PCI Express、雙端口內存或SPI接口通訊模塊，適用于所有主流現場總線與實時以太網系統
• HMI與PLC模塊，集成QVis可視化系統，兼容CoDeSys、eCLR或STEP®7等軟PLC
• IP30防護等級，密閉性封裝
• 易于手動插拔
• 無需連接器或?qū)к壈惭b
• 與赫優訊CIFX計算機板卡兼容的驅動接口

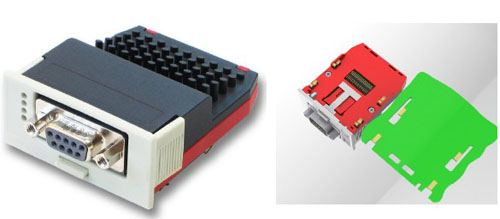

      netJACK作為通用的通訊模塊，集成PCI Express接口，特別針對高性能CPU的嵌入式市場，如Intel Atom®。另外，模塊也可以提供傳統的雙端口內存接口和快速串行SPI接口。集成系統接口的netJACK模塊除作為通訊接口外，還能夠控制LCD顯示器，并通過集成的軟PLC執行控制邏輯。

      netJACK包含了緩沖實時時鐘，非易失性RAM，及更大的內存擴展，因此其可以支持Linux或Windows CE操作系統。所有模塊都是緊湊密閉型封裝，安裝時無需額外工具，也無需專門技藝。

      使用netJACK作為接插式模塊不需要額外費用，因?yàn)檫B接頭和導軌由信號區實現，用PCB基礎板進行連接。另一個節約成本的地方在于模塊種類有效減少，庫存和組裝成本就相應減小，netJACK模塊可以在發貨之前就可進行安裝，客戶也可自行快速安裝。

      使用netJACK模塊，可以實現驅動器、HMI或識別系統上的各種通訊接口，PLC功能也可以同時實現。netJACK的外殼及5.7'' TFT顯示屏目前正在研發中，用于緊湊、價格低廉的HMI設備的制造，及產品定制化設計。對于用戶自己的要求，提供成本最優化的設計及生產服務。用于設計自主通訊方案或其他接口，如測量和控制的無封裝模塊也可以提供。netJACK模塊上使用的netX技術有10年供貨保證。

技術數據

參數                                      數據

處理器                                   netX 10 / netX 50 / netX 100

連接頭                                   Samtec FSI-120-03-G-D-AB 用于 NJ 100EN

                                              Samtec FSI-130-03-G-D-AB 用于 NJ 10D / 50D

LED指示                                SYS、COM 0、COM 1、APL、Link、Rx/Tx

工作電壓                                typ. 800 mA @ 3,3 V

工作溫度                                -20… 65 °C

參數                                       數據

尺寸（L x W x H）    53,4 x 25,2 x 19,2 mm（ 前面板）

                              60 x 50,4 x 19,2 mm（ 模塊）

安裝                         基礎板接插

重量                         最大80g

CE認證                      通過

噪聲輻射                   CISPR 11 class A

防噪聲                      EN 61131-2:2003

注：所有技術數據都是暫時的，本公司有權改變。

產品總覽

產品名稱                  產品編號           產品描述

NJ 10D-CC/CCS    1652.730/CCS       雙端口內存接口，CC-Link從站

NJ 10D-CO/COS    1652.500/COS      雙端口內存接口，CANopen從站

NJ 10D-DN/DNS    1652.510/DNS     雙端口內存接口，DeviceNet從站

NJ 10D-DP/DPS   1652.400/DPS  雙端口內存接口，PROFIBUS DP從站

NJ 100EN-CO /COM /COS  1625.500/COx   PCI Express接口，CANopen主站/從站

NJ 100EN-DN /DNM /DNS   1625.510/DNx   PCI Express接口，DeviceNet主站/從站

NJ 100EN-DP /DPM /DPS    1625.400/DPx    PCI Express接口，PROFIBUS DP主站/從站

NJ 50D-RE/xxx    1632.100/xxx      雙端口內存接口，實時以太網協議

NJ 100EN-RE     1625.100/xxx      PCI Express接口，實時以太網協議

/ECM / ECS   /EtherCAT主站/從站

/EIM / EIS     /Ethernet/IP主站/從站

 /OMB           /Open Modbus TCP

/PLS             /Powerlink從站

/PNM /PNS    /PROFINET主站/從站

/S3M /S3S    /SERCOS III主站/從站
