1.特點

      SM40P-3007型油井智能監控終端 RTU是蚌埠日月儀器研究所專為油田井站遠程監測設計，適用于計量間、注入站、聯合站、中轉站等；實時監測井站動態信息，如液體壓力、液體溫度、瞬時流量、累計流量等；兼容CDMA/GPRS/SCDMA等通訊，數據遠傳至控制中心；采用CANBUS技術對各路管線節點數據進行采集；井參數上、下限報警設置并及時告警，減少各種故障所造成的損失；液晶顯示，現場值班室即可查看數據。

2.功能

      SM40P-3007型油井智能監控終端 RTU使用工業級電源，穩定性好。CAN總線接口1路，可級聯0～32路節點，每路節點包括模擬量0～2路、流量0～2路；滿足工業現場多路物理量監測。CAN總線使得現場多路節點一線牽，大大節省電纜、施工等綜合成本。模擬量設置，上、下限報警設置，及時告警?？刂浦行暮同F(xiàn)場值班室同步報警，兩處及時知警，及時發現故障，減少損失。配套SMD70-CAN節點采集模塊、SM25Y系列壓力傳感器、SMT106系列溫度傳感器、SMT104系列數字溫度傳感器、流量計等可實現管線溫度、管線壓力、液體流量等多節點型監測。實現遠程監測維護方便。

3.技術指標

供電：外接SMU3007-DY 電源：90～260VAC，50Hz ；功率：40W【寬壓工業級】

AI模擬/DI開關量輸入：CAN總線接口1路，可級聯0～32路節點，每路節點包括模擬量0～2路、脈沖量0～2路

DO開關量輸出：1路，接點容量：220VAC/10A【語音報警器接入】

工作溫度：－40～＋80℃【滿足高寒高熱工業級環境要求】

無線通訊：CDMA/GPRS/SCDMA等【兼容多種通訊】

防護等級：防水PE面板，IP65防護等級

尺寸：222 mm×185 mm×110mm

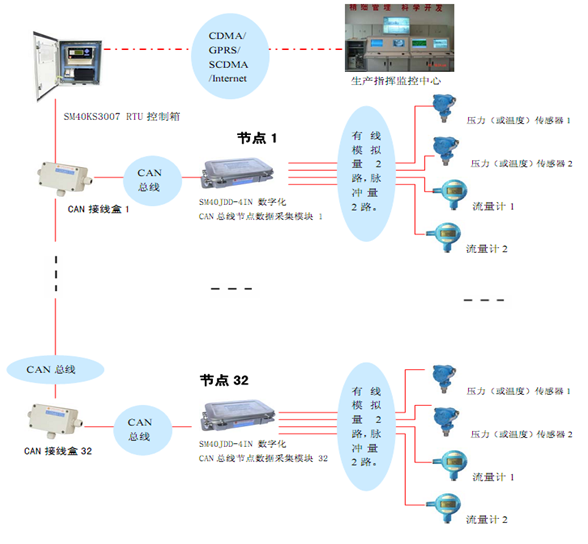

4.應用框圖

      本系統在油田計量間、注入站、聯合站、中轉站等廣泛應用。SM40JDD-4IN數字化總線型CAN節點數據采集模塊可級聯0~32路，配套SM40P-3007 型RTU可進行“一線牽”多節點數據監測，RTU通過CDMA/GPRS/SCDMA等無線網絡將數據遠傳至控制中心。
