1.   概述

SM40P-5000S型智能數據傳輸終端RTU為蚌埠日月儀器研究所研發的新一代智能型數據傳輸終端，在數據采集通信中起到上傳下達作用，將第三方設備如PLC、流量計等數據通過RTU遠傳到數據控制中心。主要應用于石油、化工、電力、物業供水供暖等行業。防爆結構設計、精美小巧，安裝方便快捷、調試簡單明了、維護減省，綜合性價比高。

2.技術指標

2.1供電：96～264VAC

2.2工業環境設計，戶外安裝，IP65密封壓鑄鋁機殼。

2.3  EMC抑制能力：IEC61000－4－4強度等級3級。

2.4工作環境溫度：－40～＋85℃。

2.5本地通訊接口： RS485/232C?？蓪崿F(xiàn)與現場第三方設備如在供熱站、供水站、閥組間、計量間等測試應用中的流量計、壓力變送器等數據監測。

2.6遠傳通訊接口：TTL、RS232、RJ45等。兼容CDMA/GPRS/SCDMA等多種通訊。

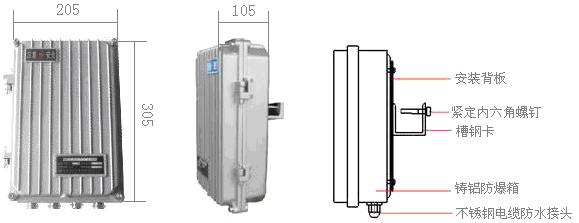

3.結構

全密封壓鑄鋁殼結構，防護等級IP65。確保RTU在潮濕、沙塵等惡劣環境下長期使用。

3.1體積小巧：包裝、運輸、搬運、安裝、維護等方便簡省。

3.2壁掛結構：安裝、拆卸、移位、搬遷方便快捷；安裝安全、牢固、維護方便

3.3防水設計：不銹鋼電纜防水接頭、盒蓋內壓密封條等確保系統密封、防水。

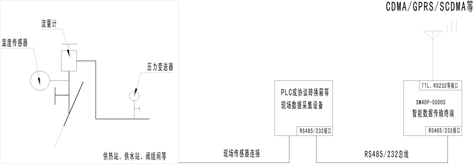

4.應用框圖

SM40P-5000S型 智能數據傳輸終端RTU廣泛應用于物業供熱供水站、注水閥組間等現場采集設備監測。RTU受令采集物業供熱供水站、注水閥組間設備數據并上傳至站控中心,也受令下達要求RTU調配于物業供熱供水站、閥組間流量等。

5.應用案例

某計量站壓力無線遠程監測系統SM40P-5000S RTU安裝圖
