1.   特點

SM6000P-CAN-II型 智能電量采集模塊：

1.1專門針對動力設備電量采集和控制而設計。通過CANBUS與數據終端連接，實現動力設備三相電量、電能參數實時采集。

1.2直接采集三相電壓，無需二次互感；，可直接采集三相電流。

1.3采用具備DSP處理技術的專用測量芯片對三相（單相）交流電流、電壓信號進行連續、實時測量。測量內容有：三相電流Ia、Ib、Ic，線電壓Uac、Ubc，有功功率，無功功率，功率因數，正反相有功/無功電能，累計電量等。

1.4工業級抗干擾設計；強磁吸附式安裝，安裝拆卸方便快捷。接線簡單靈活，功能強大，精度高。

2.技術指標

2.1供電：7.5～24VDC，具備反向保護功能；工作電流：無外接報警器、安防設備等功能設備時，最小120mA。

2.2交流電壓檢測：內置電壓互感器，量程0～500Vac RMS；特殊規格可定制。

2.3交流電流檢測：外接電流互感器，信號0～50mA；特殊規格可定制。

2.4測量參數：三相電流Ia、Ib、Ic，線電壓Uac、Ubc，有功功率，無功功率，功率因數，正反相有功/無功電能，累計電量等；精度：0.2級。

2.5通訊接口：CAN BUS；通訊協議：CAN Specification Version 2.0

2.6工作環境：－40～+70℃，干燥不結露。

2.7存儲條件：－40～+80℃，5％～95％RH不結露。

2.8結構：鋁質機殼；長×寬×高=168mm × 125 mm × 46 mm；重0.4kg；四只強力磁鋼吸附式安裝。

2.9電磁兼容：IEC 61000-4-4 3級；IEC 61000-4-2 4級。

3.應用案例

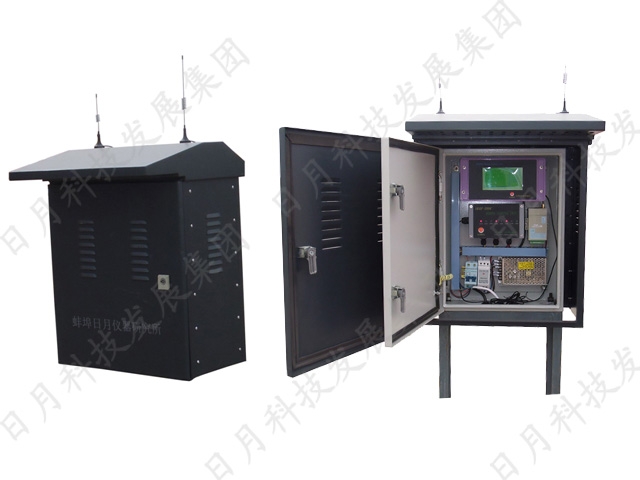

在油田油井監控中，SM6000P-CAN-II智能電量采集模塊是抽油機配電柜電量監測單元，包括電機三相電壓、三相電流電量監測。以CAN總線連接數據終端——功圖采集控制器。配電柜電量監測“一線牽”，方便快捷，大大節省施工成本。
