簡介

     H-JK系列霍爾接近傳感器（開關）是根據霍爾效應原理制成的新型自動化開關器件。本產品采用圓管形防水設計，達IEC144標準。在工業自動化控制、包裝、紡織、印刷機械、計數系統等領域有廣泛的應用。JK系列按工作狀態分為三類：JK-常開型、JB-常閉型、JZ-自鎖型。

特點

  *響應頻率高          *有工作狀態指示燈

　*重復定位精度高      *可以和編程控制器(PC)直接接口

  *抗干擾能力強      　*高可靠性，長壽命

技術參數

結構參數

 ☞  JK、JB、JZ系列均采用三芯護套電纜，長度為50cm。

 ☞  接線方式： M6  M8  M12　　紅：電源(Vcc)；蘭：輸出(VOUT)；黑：地線(GND)。

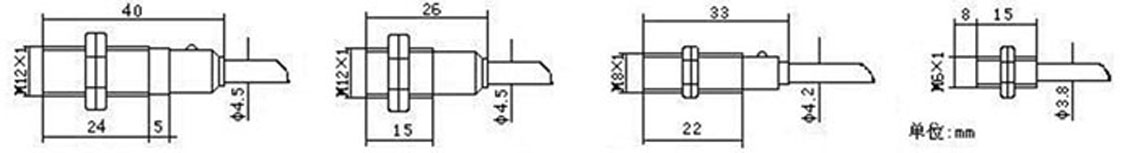

外形尺寸(單位：mm) 如下圖

使用說明

u     觸發方式

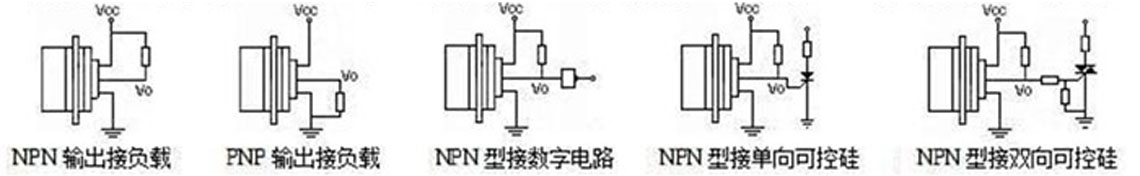

u    接線圖

 ☞  配套磁鋼采用Φ8×4釹鐵硼磁鋼S面(表面磁感應強度為0.3T)；也可以采用其他磁鋼，但工作距離可能變化。

 ☞  輸出極性未明確要求者按NPN供貨。

 ☞  外形結構參數除附圖外，還可根據顧客要求制作，電纜線長度可根據顧客要求供貨。

 ☞  訂貨請寫明型號全稱，如JK5020DⅡ。
