　　采集系統主要任務：

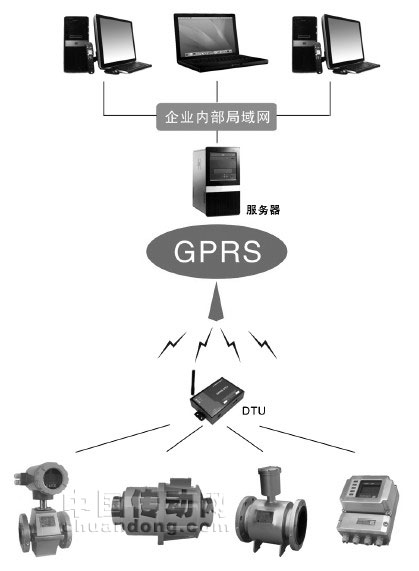

　　對生產現場的過程參數定時進行監測、記錄、存儲、處理、打印制表、顯示及報警，系統結構如圖所示。

　　有線通訊方式

　　過程監測儀表輸出標準信號4-20mA，通過信號傳輸線及模擬輸入模塊與上位計算機聯系。

　　輸出基于RS232/422/485串行接口的監測儀表，根據廠方提供的通訊協議及相關接口模塊與上位計算機聯系。

　　具有低速現場總線接口的監測儀表，根據相關的標準協議及接口模塊與上位計算機聯系。

　　其他遠距離有線通訊還有架設光纜、租用電話線、DDN、ADSL等。

　　GPRS型數據采集系統

　　無線通訊方式：

　　過程儀表輸出信號或數據以超短波數傳電臺（230MHz左右）作為傳輸信道，通過相關接口模塊與上位計算機聯系。

　　過程儀表輸出信號或數據以中國移動的GPRS系統作為數據通訊平臺，通過GPRS系統提供的廣域無線IP連接與上位計算機聯系。

　　其他無線通訊還有擴頻通訊、微波及衛星通訊等。

　　系統描述

　　本系統由控制中心（CCR）、GPRS網絡和遠程終端模塊（RTU）組成,對遠程監測點（流量）進行實時數據采集，供控制中心分析決策，以提高效率。它主要適用于數據采集系統中，監測點分布廣、數量多、距離遠，常規通訊困難的場合。

　　網絡解決方案：

　　監測點：

　　各監測點通過數據采集模塊將采集到的數據（如瞬時、累計流量等），通過RS232或RS485接口與GPRS數據終端模塊相連，有數據終端模塊對數據進行處理封裝后發送到GPRS網絡。

　　控制中心：

　　服務器配置專線、固定IP地址或域名，與GPRS網絡相連。服務器將GPRS網絡送來的數據通過專用軟件進行還原、處理、顯示、存儲等傳輸網絡：以中國移動的GPRS系統作為數據通信平臺，將現場采集的數據轉換為公網數據傳送格式，通過GPRS無線數據網絡傳輸?shù)娇刂浦械墓潭↖P地址服務器上。

　　技術特點：

　　良好的實時響應和處理能力，運行安全可靠。

　　網絡覆蓋范圍廣，傳輸容量大，傳輸速率高。

　　安裝維護簡單、方便，建設周期短，成本低。

　　支持透明數據傳輸與協議轉換，通信費用低。

　　PS：開封利源流量計有限公司（原開封流量計廠）是有著三十多年專業生產流量?jī)x表歷史的廠家，現已成為產品結構合理，國內品種最全的流量?jī)x表生產基地。企業率先通過ISO9001∶2000國際標準質量管理體系認證,產品多次榮獲部?jī)?yōu)產品稱號。公司主要產品有LD型管道電磁流量計，LDQ型潛水電磁流量計、LDC型插入式電磁流量計、LDT型一體式電磁流量計、LDDC型電池供電電磁流量計、水表等多種流量?jī)x表，是開封儀表科技的領跑者，我們?cè)负蛷V大客戶一起為我國的流量測量工作做出貢獻。
