IQ=1.8µA的15V、300mA降壓型轉換器

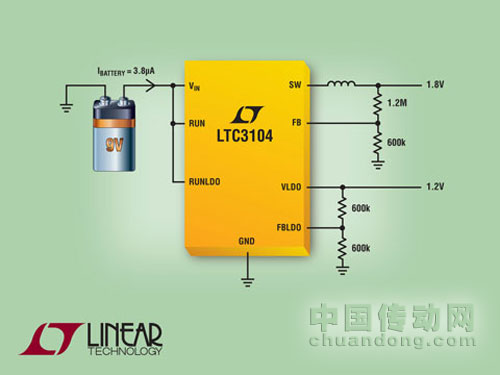

　　凌力爾特公司(LinearTechnologyCorporation)推出15V、固定頻率同步降壓型轉換器LTC3103和LTC3104，這兩款器件能在0.6V至13.8V的輸出電壓范圍內提供300mA連續電流。LTC3103僅消耗1.8µA靜態電流，而LTC3104(提供10mA的可編程LDO輸出)的靜態電流僅為2.6µA。這些器件非常適用于多種電池供電的應用，包括工業控制電源、遠程傳感器網絡、低功率無線系統和能量收集應用。這兩款器件都在2.5V至15V的輸入電壓范圍內工作，從而方便了多種輸入電源的工作，包括單節或多節電池、超級電容器和系統電壓軌。

　　LTC3103和LTC3104以固定的1.2MHz開關頻率工作，并運用同步整流提供高達95%的效率。就需要低噪聲的應用而言，LTC3103和LTC3104均能以“強制連續模式”工作，在該模式時，兩款器件將以1.2MHz開關頻率工作。這些器件還可以接受命令，以自動從固定頻率轉換為突發模式(BurstMode®)工作，從而在極寬的負載電流范圍內實現高效率。內部補償、小占板面積的DFN和MSOP封裝、以及固定的1.2MHz開關頻率允許僅使用幾個纖巧的外部組件，就可組成占板面積非常緊湊的解決方案。一個準確和可編程的RUN比較器為用戶提供了靈活性，用戶可設定在何種輸入電壓條件下啟用器件。其他特點包括電源良好標記、集成的軟啟動和過熱保護。

　　LTC3103EDD和LTC3103EMSE的千片批購價均為每片2.45美元。工業級版本LTC3103IDD和LTC3103IMSE經過測試，保證工作在-40°C至125°C的工作結溫范圍，千片批購價均為每片2.70美元。

　　LTC3104EDE和LTC3104EMSE的千片批購價均為每片2.70美元。工業級版本LTC3104IDE和LTC3104IMSE經過測試，保證工作在-40°C至125°C的工作結溫范圍，千片批購價均為每片2.96美元。所有版本都有現貨供應。如需更多信息，請登錄www.linear.com.cn/product/LTC3104和www.linear.com.cn/product/LTC3103。

　　性能概要：LTC3103和LTC3104

　　·超低靜態電流：1.8µA(LTC3103)，2.6µA(LTC3104)

　　·同步整流：效率高達95%

　　·寬VIN范圍：2.5V至15V

　　·寬VOUT范圍：0.6V至13.8V

　　·300mA輸出電流

　　·具1µAIQ的10mALDO(LTC3104)

　　·用戶可選自主突發模式或強制連續工作模式

　　·準確和可編程的RUN引腳門限

　　·1.2MHz固定頻率PWM

　　·內部補償

　　·面向VOUT的電源良好狀態輸出

　　·LTC3103采用耐熱增強型3mmx3mmx0.75mm、10引腳DFN和10引腳MSOP封裝

　　·LTC3104采用耐熱增強型3mmx4mmx0.75mm、14引腳DFN和16引腳MSOP封裝
