      在需要對24V DC并聯負載進行選擇性支路保護的觸發應用中，魏德米勒PRO- M的電容模塊可配合電源使用，提供高脈沖電流，可靠觸發保護斷路器脫扣。

      集散化構架和柔性自動化概念使得自動控制器日趨復雜化，因此，除單電源單負載電路外，為避免單一負載故障對整個系統造成影響，24 V DC負載需要配置支路保護，并能進行可靠的選擇觸發。針對這些應用的電源系統通常是基于開關模式的電源，該類產品重量輕，體積小巧，效率高。短路器是該類電源24 VDC 負載支路保護比較經濟的選擇，可有效避免避免電纜過高電流和過流導致的熱損傷。該方案，只要負載沒有故障，一般都可實現保護功能。但當負載出現短路時，24 V電路的斷路器可能需要幾分鐘的才能觸發脫扣，而在其脫扣之前，電源會已經啟動了短路保護功能，關閉輸出，導致整個系統失電。從而可能會導致危險的機器狀態或非受控停機。

      可靠選擇性負載保護的關鍵是在最多10ms能觸發斷路器脫扣，這樣，就可避免電源短路保護，保持對無故障負載的不間斷供電，使設備在可控狀態進行關機等故障處理。在實際應用中，一般24 VDC用戶會選用B和C觸發特性的斷路器來進行保護。根據觸發特性和脈沖持續時間，脫扣電流一般都需要達到4~15倍的額定值。一般開關電源由于正特性的限定，為保證產品的穩定、可靠，會對輸出進行峰值電流限制，從而無法實現對故障負載支路保護斷路器的脫扣觸發。

短觸發時間的附加能量脈沖

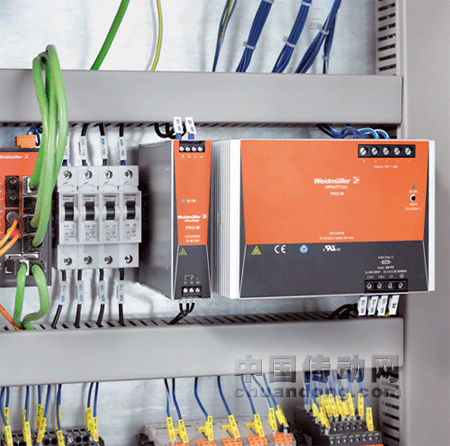

      “此應用一個靈活解決方案是配置一個額外的能量存儲器，在負載故障發生時可迅速起效。其釋放的能量非過濾，可有效的選擇性觸發線路保護斷路器?！蔽旱旅桌针娫串a(chǎn)品經理Klaus Schürmann解釋道?！拔覀?a >PRO- M系列電源產品中的電容模塊可提供該功能，只需將其接入電路，如簡單地并聯在電源的輸出端即可發揮作用?！彪娙菽K的功效是基于脈沖觸發的原則。在很短的時間內，電容模塊釋放額外能量去觸發目標斷路器脫扣。由于故障線路斷路器脫扣也會受到線纜阻抗的影響，魏德米勒已對各種線徑和長度的電纜進行了電容模塊功效的成功測試。

 B6, B10, B16, C2,C4,C6和C10特性斷路器測試數據鏈接如下

http://www.weidmueller.com/int/FuseTripping

掃描QR碼，獲取相關數據
