清大曙光 SCW軸裝式蝸輪蝸桿減速機
大圖片
  • 2/15044625
  • 2/15031221
  • 2/15020445
  • 2/15004826

清大曙光 SCW軸裝式蝸輪蝸桿減速機

產品型號

廠商性質 生產商

公司名稱吳橋清大曙光傳動設備有限公司

地       址河北省吳橋縣昆侖道99號

分享
收藏產品

聯系人：李寧 0317-5278000

聯系我時，請說明是在傳動網上看到的，謝謝！

企業信息

普通會員第14年

公司類型： 生產商

主運營：RV系列鋁合金微型減速機、SWL系列JWM系列SJ系列SL...

所在地區：滄州市

注冊時間：2012-02-28

產品介紹

　　SCW軸裝式蝸桿減速機（SCW蝸輪減速機）（JB/T6387—1992）直接套裝在工作機主軸上，包括SCWU，SCWS，SCWO三個系列。主要應用于冶金、礦山、起重、運輸、化工、建筑等機械設備的減速傳動。

　　工作條件：減速機蝸桿軸轉速不超過1500r/min；工作環境溫度為－40～40℃，當工作環境溫度低于0℃時，啟動前潤滑油必須加熱到0℃以上；該減速機可正、反向運轉。

　　SCW軸裝式蝸桿減速機（SCW蝸輪減速機）型號與標記

　　1.型號

　　（1）SCWU型—蝸桿在蝸輪之下的軸裝式圓弧圓柱蝸桿減速器；

　?。?）SCWS型—蝸桿在蝸輪之側的軸裝式圓弧圓柱蝸桿減速器；

　?。?）SCWO型—蝸桿在蝸輪之上的軸裝式圓弧圓柱蝸桿減速器。

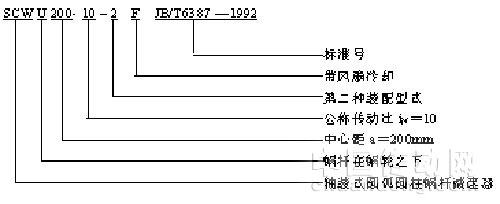

　　2.標記

SCW軸裝式蝸輪蝸桿減速機

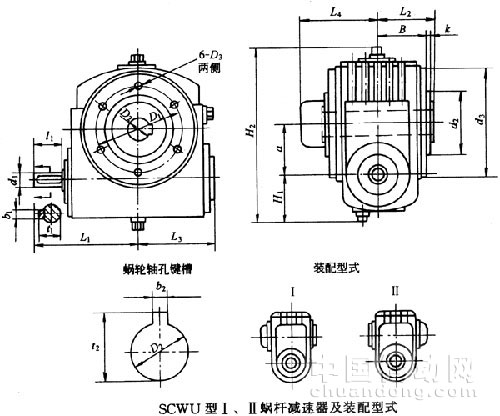

　　SCW軸裝式蝸桿減速機（SCW蝸輪減速機）I、II裝配型式主要尺寸/mm

型號\尺寸 a d3 i＜16 i≥16 D2(H7)
d1(j6) l1 b1 t1 L1 d1(j6) l1 b1 t1 L1
SCWU63 63 150 19 28 6 21.5 128 19 28 6 21.5 128 30
SCWU80 80 175 24 36 8 27 151 24 36 8 27 151 40
SCWU100 100 218 28 42 8 31 182 24 36 8 27 176 50
型號\尺寸 b2 t2 L2 L3 L4 H1 H2 D1 D3 B d2(h8) k m/kg（不包括油）
SCWU63 8 33.3 70 97 95 60 220 102 M8×16 63 80 3 17
SCWU80 12 43.3 75 110 106 66 267 125 M8×16 69 100 3 24
SCWU100 14 53.8 86 130 140 85 325 150 M10×20 80 120 3 41

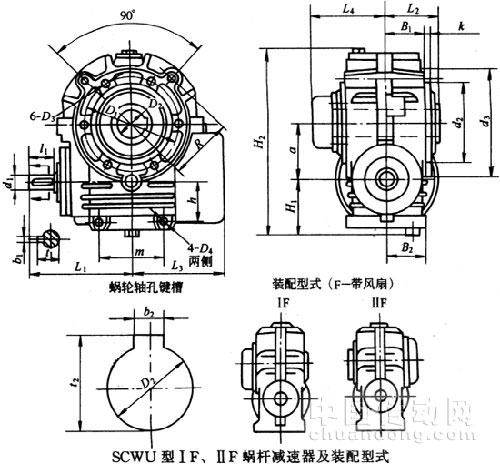

　　SCW軸裝式蝸桿減速機（SCW蝸輪減速機）IF、IIF裝配型式主要尺寸/mm

SCW軸裝式蝸輪蝸桿減速機

　　SCW軸裝式蝸桿減速機（SCW蝸輪減速機）IF～IVF裝配型式主要尺寸/mm

型號\尺寸 a d3 i＜16 i≥16 D2(H7) b2 t2 L2
d1 l1 b1 t1 L1 d1 l1 b1 t1 L1
SCWU 125 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 64.4 107
SCWU 140 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 69.4 120
SCWU160 160 300 42k6 82 12 45 277 32k6 58 10 35 253 79 20 74.9 125
SCWU180 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 85.4 137.5
SCWU200 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 90.4 143
SCWU225 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 100.4 160
SCWU250 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 111.4 168
SCWU280 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 122.4 180
SCWU315 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 132.4 200
型號\尺寸 L3 L4 H1 H2 D1 D3 D4 B1 B2 m R h d2(h8) k m/kg
SCWU125 202 143 105 380 210 M12×24 13×35 84 84 145 135 80 180 10 80
SCWU140 220 152 125 433 235 M12×24 13×35 95 95 160 150 105 200 10 108
SCWU160 245 158 125 470 270 M12×24 13×35 95 95 170 170 95 220 10 138
SCWU180 260 175 150 530 290 M16×30 17×45 110 110 200 190 125 245 12 183
SCWU200 295 185 148 580 320 M16×30 17×45 115 115 250 213 110 245 12 243
SCWU225 320 198 170 640 360 M16×30 17×45 130 130 280 235 145 265 12 286
SCWU250 360 203 150 682 420 M16×30 17×45 135 135 320 265 125 280 12 350
SCWU280 390 227 165 755 450 M20×38 21×55 150 150 380 295 130 350 14 483
SCWU315 430 252 195 850 520 M20×38 21×55 170 170 410 340 150 380 15 655

SCW軸裝式蝸輪蝸桿減速機

SCW軸裝式蝸輪蝸桿減速機

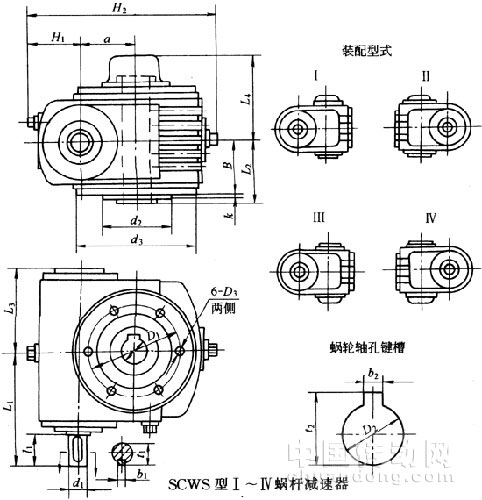

SCW軸裝式蝸桿減速機（SCW蝸輪減速機）IF～IVF裝配型式主要尺寸       /mm
型號\尺寸 a d3 i＜16 i≥16 D2(H7) b2 t2 L2
d1 l1 b1 t1 L1 d1 l1 b1 t1 L1
SCWS125 125 235 32k6 58 10 35 218 28j6 42 8 31 202 60 18 64.4 107
SCWS140 140 265 38k6 58 10 41 228 28j6 42 8 31 212 65 18 69.4 120
SCWS160 160 300 42k6 82 12 45 277 32k6 58 10 35 253 70 20 74.9 125
SCWS180 180 330 42k6 82 12 45 292 32k6 58 10 35 268 80 22 85.4 137.5
SCWS200 200 365 48k6 82 14 51.5 324 38k6 58 10 41 300 85 22 90.4 143
SCWS225 225 415 48k6 82 14 51.5 342 38k6 58 10 41 318 95 25 100.4 160
SCWS250 250 475 55k6 82 16 59 380 42k6 82 12 45 380 105 28 111.4 168
SCWS280 280 540 60m6 105 18 64 430 48k6 82 14 51.5 407 115 32 122.4 180
SCWS315 315 600 65m6 105 18 69 470 48k6 82 14 51.5 447 125 32 132.4 200
型號\尺寸 L3 L4 H1 H2 D1 D3 D4 B1 B2 m R h d2(h8) k m/kg
SCWS125 202 143 105 380 210 M12×24 13×35 84 84 145 135 80 180 10 80
SCWS140 220 152 125 433 235 M12×24 13×35 95 95 160 150 105 200 10 108
SCWS160 245 158 125 470 270 M12×24 13×35 95 95 170 170 95 220 10 138
SCWS180 260 175 150 530 290 M16×30 17×45 110 110 200 190 125 245 12 183
SCWS200 295 185 148 580 320 M16×30 17×45 115 115 250 213 110 245 12 243
SCWS225 320 198 170 640 360 M16×30 17×45 130 130 280 235 145 265 12 286
SCWS250 360 203 150 682 420 M16×30 17×45 135 135 320 265 125 280 12 350
SCWS280 390 227 165 755 450 M20×38 21×55 150 150 380 295 130 350 14 483
SCWS315 430 252 195 850 520 M20×38 21×55 170 170 410 340 150 380 15 655
