　　RM系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求，在實現模塊化設計的同時，保證了系統的高可靠性。

　　RM系列產品提供各種規格功率模塊以及機柜系統，用戶可根據負載需求進行靈活配置。單個機柜可以實現200kVA的容量，機柜并聯后可以實現400kVA的容量配置。

　　N+X冗余模塊化設計

　　系統中每個功率模塊均設計為可在線熱插拔，方便用戶安裝、維護以及升級擴容等需求。每個功率模塊均為自主控制，無單點故障風險。單個功率模塊在出現故障的情況下將自動退出，不影響其他模塊的工作以及系統的正常供電。RM系列產品采用人性化的建議操作設計方案，用戶可以簡單明了地操作以及管理UPS系統。

　　智能化電池管理方案

　　每個功率模塊內置獨立的3200W數字化大功率充電器，200kVA的模塊化UPS系統可以提供32kW的充電能力。充電器均為DSP數字化控制，保證卓越的電池管理性能。與部分廠家將電池直接掛接于直流母線不同，RM系列模塊化UPS電源采用獨立的電池放電變換器，大大降低了單組電池數量，同時實現了卓越的充放電管理與控制，極大地延長了電池的使用壽命。

　　強大的帶載能力

　　RM系列模塊化UPS電源擁有卓越的負載適應性能，對于各種類型的線性與非線性負載，均能提供強大的帶載能力。每個功率模塊以及機柜系統，均能提供媲美任何塔式機型的帶載能力，從而保證了此系列產品在各行業的應用范圍。

　　智能化保護方案

　　RM系列模塊化UPS電源的功率模塊以及系統均采用硬件與軟件雙重保護的設計方案。對于功率模塊以及系統所可能出現的任何電壓、電流、熱性能、短路等等異常，均能進行快速有效的保護，從而保證系統的安全性與可靠性。

　　系統特點：

● UPS系統模塊化設計，N+X冗余，在線熱插拔升級擴容。

● 超強的負載適應性以及帶載能力，超強的電網適應性。

● 綠色節能電源：整機效率大于95%，輸入功率因數大于0.99，輸入電流諧波小于3%。

● 功率模塊配置雙DSP控制器，模塊獨立自主控制，無單點故障風險。

● 整流、逆變、充電、放電全部實現DSP數字化控制。

● 采用IGBT模塊而非分立器件，極大地提高了功率模塊與系統的可靠性。

● 全正面維護，提供上下進線方式，方便用戶接線。

● 超大屏幕觸摸屏人機界面，信息量豐富。

● 獨立充電系統，強大的充電能力，完善的電池管理方案。

● 全數字化模塊并聯技術，極佳的環流指標。

● 可緊靠其他設備安裝，節省機房空間。

● 冗余智能調速風扇，低噪節能。

● 系統機柜內部集成配電系統，安裝極其方便并且節省用戶投資。

● 卓越的發電機匹配性能。

● 可由電池直流啟動（冷啟動），方便操作。

● 所有電路板均采用三防工藝。

　　系統選件:

● SNMP網絡通訊卡

● 防雷模塊

● 電池溫度補償器

● 手機短信報警器

● 防塵網

　　高可靠性設計方案：

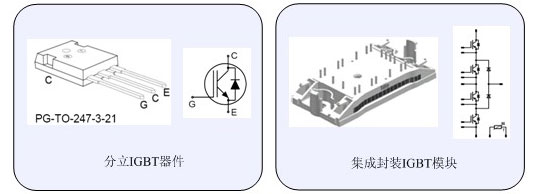

　　RM系列模塊化UPS電源采用集成封裝IGBT模塊而非分立器件（如圖所示）。相對于分立IGBT器件，集成封裝IGBT模塊具有更大的電流承載能力，更小的功耗，對于提高功率模塊的效率與可靠性有著巨大的好處。采用分立器件進行功率模塊的設計，需要進行多個IGBT器件的并聯，同時需要處理續流二極管的設計與工藝問題，給系統的可靠性以及生產過程的一致性都帶來了極大的風險。集成封裝的IGBT模塊具有極大的電流通斷能力，不需并聯即可滿足功率模塊的需求，同時集成了續流二極管，降低了設計工藝與生產過程的風險。通過采用集成封裝的IGBT模塊，RM系列產品在實現高效率、低功耗的同時，保證了功率模塊以及系統的高可靠性。

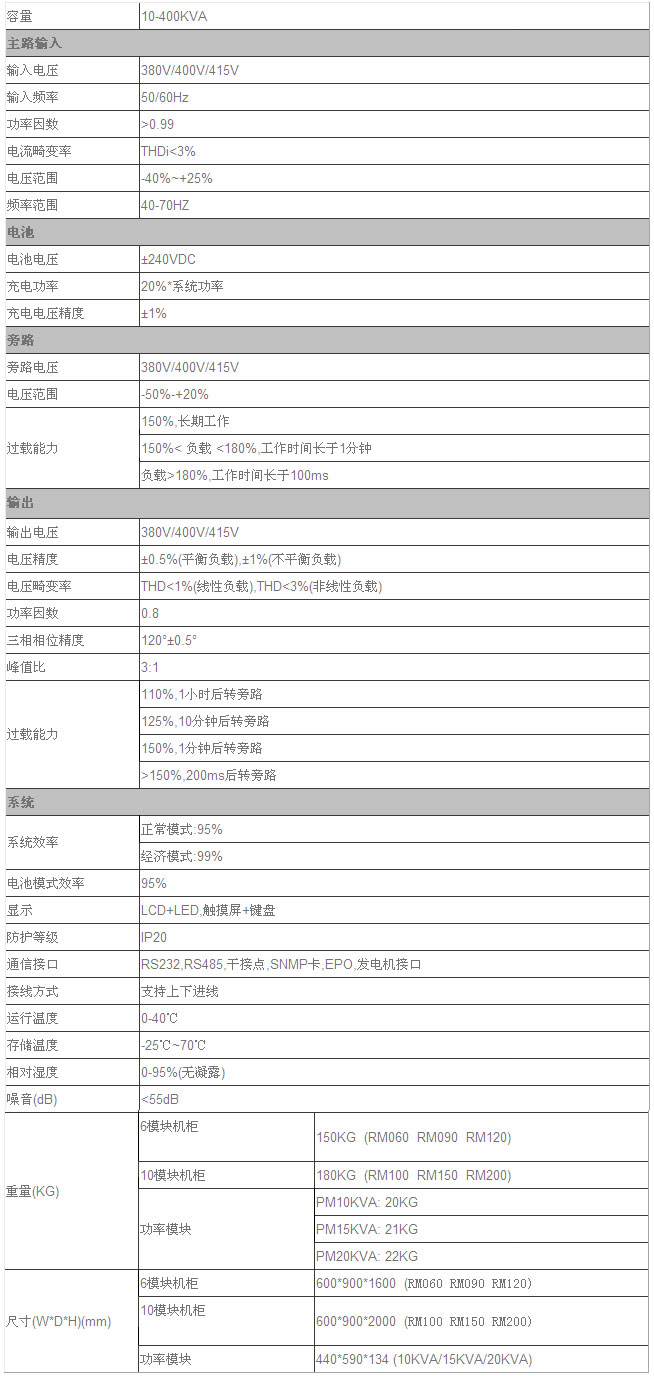

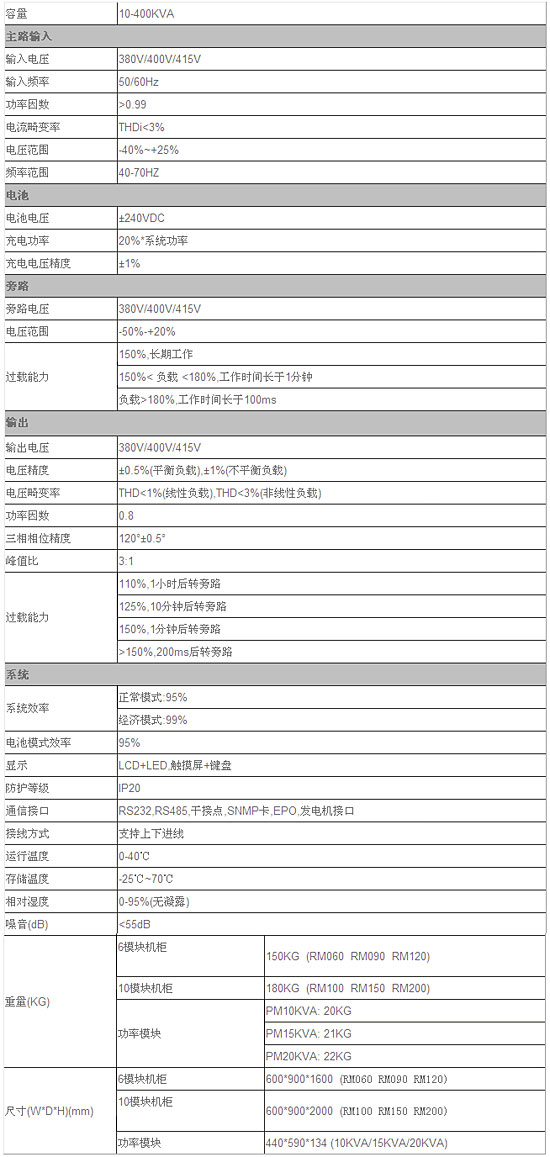

規格參數表：
