      EMW3060是上海慶科信息技術有限公司開發的高速率串口/Wi-Fi透傳模塊，它內部集成了TCP/IP協議棧和Wi-Fi通訊模塊驅動，用戶利用它可以輕松實現串口設備的無線網絡功能，節省開發時間，使產品更快地投入市場，增強競爭力。該產品可方便地實現串口設備的無線數據傳輸，并且提供高速的嵌入式接口。廣泛應用于嵌入式設備與PC之間，或者多個嵌入式設備之間的無線通信。

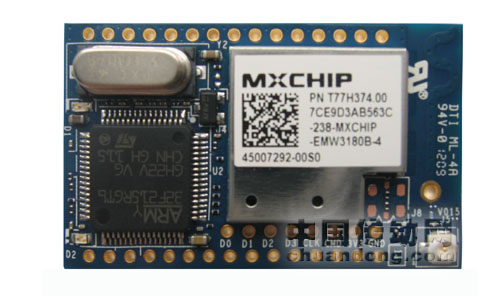

          2.0mm 間距排針

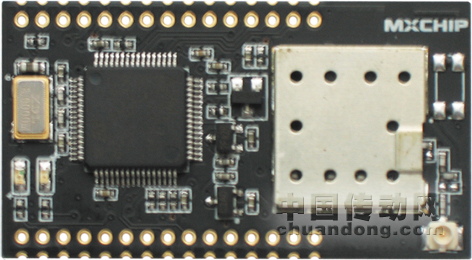

 2.0mm間距半孔＋排針

典型應用：
樓宇自動化/門禁、保安控制系統
智能家電
醫療和個人保健系統
工業自動化系統
移動銷售點系統 (POS)
汽車電子
與智能手機和平板電腦通訊

產品特點：

♦  快速、易用的嵌入式端接口

-  模塊UART接口的波特率高達921600
-  實際傳輸速率，UART接口高達90kbytes/s
-  UART接口支持硬件流控制，在高速模式下實現串口數據的可靠傳輸
-  簡化的硬件連接：只需要連接UART的TX和RX信號，就能實現Wi-Fi通訊
♦ 安全、穩定的Wi-Fi無線鏈路
-  支持以AP為中心的星型網絡和Ad-Hoc模式的對等網絡
-  支持IEEE 802.11 b/g無線MAC標準，自動調節傳輸速率
-  Wi-Fi斷線檢測，并在網絡恢復之后自動重新連接
-  WEP共享密鑰或開放系統
-  IPEX天線接口，可靈活選用各種形式的天線
-  無線射頻通過CE，F(xiàn)CC等國際認證
♦  專為數據傳輸設計的嵌入式TCP/IP網絡協議
-  支持簡單數據傳輸協議UDP，支持UDP廣播和單播
-  支持可靠數據傳輸協議TCP，可充當TCP服務器或者TCP客戶端
-  TCP鏈路斷線后自動嘗試重新連接
-  可以通過網關與Internet上的網絡設備通訊
-  支持DNS域名解析服務
♦  靈活的模塊配置和管理
-  通過UART發送EMSP命令控制模塊
-  通過無線網絡發送EMSP命令控制模塊
-  通過HTML網頁配置模塊
-  提供多平臺，開源的模塊配置軟件
♦  面向嵌入式設備的功能設計
-  運行模式下的工作電流小于210mA
-  休眠電流小于1mA，可提供3年的電池工作時間
-  模塊上電到建立Wi-Fi網絡的時間小于3秒（
-  多種外型尺寸，便于集成
♦  可靠的產品質量，完備的技術服務
-  工業級溫度范圍：－40〜～80℃
-  可以提供專用的模塊測試儀器
-  通過ROSH環境評估認證
-  提供評估板和各種測試代碼
-  EMW3X60嵌入式Wi-Fi模塊

產品性能：

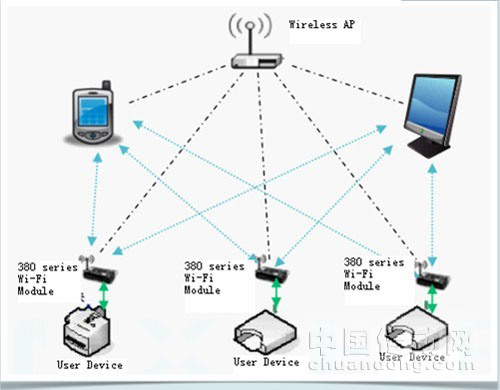

 圖A. Wi-Fi網絡的星型結構網絡

     通過AP組成星形無線拓撲，多個嵌入式設備和PC或者智能手機交換數據。網絡比較穩定，而且數據能夠通過路由器轉發到其他網絡，如GPRS，3G，ADSL等。

性能參數：

 WLAN標準：IEEE 802.11b/g，Wi-Fi兼容
 單操作電壓：3.3V
 工作電流 <210mA，待機電流<1mA
 工作頻率：2.4G ISM 頻段
 輸出功率：典型15dBm +/-1.5dBm
 接收靈敏度：典型802.11b：-91dBm802.11g：-85dBm
 無線數據傳輸速率54Mbps、48Mbps、36 Mbps、24 Mbps、18 Mbps、12 Mbps、9 Mbps、6Mbps、11 Mbps、5.5 Mbps、2 Mbps、1 Mbps

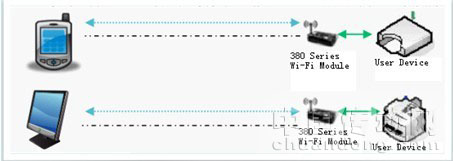

 支持AP方式和Ad-Hoc方式組建無線網絡
 支持WEP40和WEP104加密（64/128 bit），支持開放系統模式和共享密鑰模式
 支持WPA/WPA2 PSK加密，加密算法支持AES和TKIP
 媒體訪問協議（MAC）：CSMA/CA，帶ACK
 Wi-Fi連接斷開后自動恢復
 串口波特率: 9600 - 921600
 最高傳輸速率60kbytes/s（同時發送和接收）90kbytes/s（發送或者接收）
 支持UART的硬件流控制來保證數據傳輸?shù)耐暾院涂煽啃?br /> 支持DNS域名解析服務
 兩種工作模式：命令控制模式和透明傳輸模式
 支持網絡數據傳輸協議TCP，UDP
 支持TCP服務器或者客戶端
 支持UDP廣播或者單播
 模塊從復位到建立Wi-Fi網絡的時間小于3秒（WEP加密方式），6秒（WPA加密方式）
 具有TCP斷線自動重連機制,保證數據傳輸鏈路穩定可靠
 作為TCP服務器時，允許最多5個客戶端的連接
 靈活的配置方式：HTML頁面方式或者使用PC端配置軟件（提供源代碼）
