開放式運動控制器提供給用戶很大的靈活性，它的運動控制軟件全部裝在計算機中，而硬件部分僅是計算機與伺服驅動和外部IO之間的標準化通用接口，如同計算機中可以安裝各種品牌的聲卡、CDROM和相應的驅動程序一樣。用戶可以在Windows平臺和其他操作系統的支持下，利用開放的運動控制內核，開發所需的控制功能，構成各種類型的高性能運動控制系統，從而提供給用戶更多的選擇和靈活性。

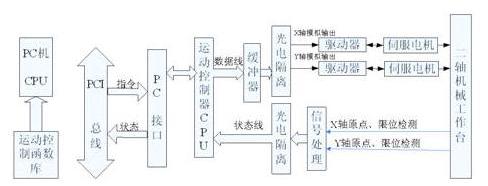

開放式運動控制系統整個系統以基于“PC機+運動控制器”為核心，采用NI公司NI7340系列運動控制器NI7342、Telemecanique驅動器和交流伺服電動機構成一個開放式硬件結構。在該伺服控制系統中，控制器上專用CPU與PC機CPU構成主從式雙CPU控制模式。PC機負責人機交互界面的管理和控制系統的實時監控等方面的工作，例如鍵盤和鼠標的管理、系統狀態的顯示、控制指令的發送和外部信號IO的監控等。
運動控制器配備內容豐富、功能強大的運動函數庫，供用戶使用完成電動機的運動規劃。系統采取模擬量輸出的位置控制方式，模擬信號的大小控制電機的速度，信號的正負控制電機正反轉，以實現二軸的位置控制。X軸和Y軸原點、限位檢測是通過一組機械來實現，原點檢測開關作為每個軸的零點位置，限位檢測開關確保每軸工作行程極限。這些狀態信號送入運動控制卡狀態寄存器后由CPU隨時讀出，達到對IO狀態信號的檢測。在硬件上，運動控制器上的光電隔離措施既隔離了外設對內部數字系統的干擾，有能有效防止過電壓、過電流等外界突發事件對計算機系統的損壞，大大提高了系統的控制精度和可靠性。
