一．引言
　　隨著信息技術的進步和互聯網的快速發展，高速公路交通自動化也在逐步提高，各種計算機、閉路電視，自動化收費設備廣泛的應用到其中，為了保證這些設備正常運轉，動力及環境集中監控是管理者采用的最有效的手段之一。高速公路配套的動力及環境設備（供配電、UPS、開關電源、空調等）必須時時刻刻為通信設備、收費系統提供正常的運行環境和條件，一旦動力及環境設備出現故障，就會影響整個系統正常的運行，造成數據丟失或通信故障，嚴重時，會造成設備的損壞和報廢，后果不堪設想，所以高速公路的動力監控及其重要。
　　
　　

      二、系統概述
　　本工程是為遼寧省重要的交通要道鐵朝高速實施的動力監控。鐵朝高速是遼寧省目前境內通車?yán)锍套铋L的高速公路，全長５４１公里，雙向四車道，全路段共有23個收費站，10個服務區，是遼寧省內的重要交通要道，因此，建設一個具有完整的，可靠的動力及環境監測系統是十分必要的。
　　本工程的監控系統采用的是力控ForceControl V6.1作為監控平臺。力控ForceControl V6.1是一款功能強大的自動化監控軟件，具有強大的人機界面組態工具，可靠、快速的圖形界面運行系統，從而為工程人員提供了一個靈活的開發和運行環境，大大減少開發時間。

　　
　　三、系統組成
　　高速公路監控具有他本身的特點，如站點多，布局分散，各站點之間的距離遠，而監控系統必須對沿線的所有站點的開關電源，低壓配電、UPS等多種供電設備和環境的各種參數進行監控，并記錄和分析相關數據。
　　北京三維力控科技根據其特點制定了一套完整的解決方案。該動力監控系統采用分層、分布式結構，由三級監控系統組成：省級監控中心，監控分中心和各個站點機房。
　　1）省級監控中心是整個監控系統的核心，由管理工作站、數據庫服務器和打印機等設備組成，主要負責對整個高速公路的動力進行集中監控，集中管理。可以實現不同管理員的權限設置和管理、故障等級定義和對每一個監控設備進行遠程監測和控制。
　　2）監控分中心是整個系統的樞紐，其主要功能是對端局采集器的原始數據進行處理，并將處理結果進行上下傳輸，同時接受上級管理層的控制指令，采用以太網數據傳輸通道進行數據上下傳輸、監測和控制。
　　3）各個站點機房監控系統是整個系統的重要組成部分，對上要向分中心負責，對下直接與設備相連，其運行情況關系到整個系統的可靠性、準確性和安全性。站點的監控設備將供電系統的運行狀態和數據逐級上傳到監控分中心，并通過光線傳輸系統匯總到省級監控中心，進行統一監控和管理，提高整個動力系統的安全性和可靠性。

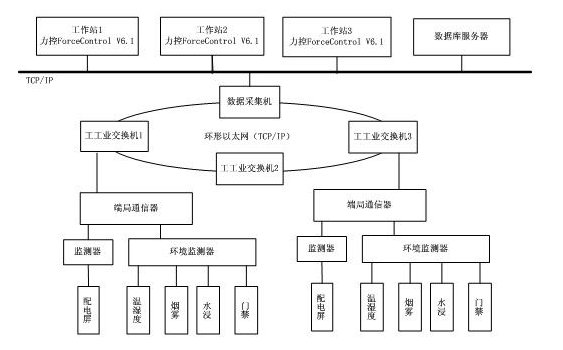

　　系統網絡拓?fù)鋱D如下：
　　

　　四．系統主要功能：
　　力控ForceControl V6.1實現的主要功能：
　　1）數據采集

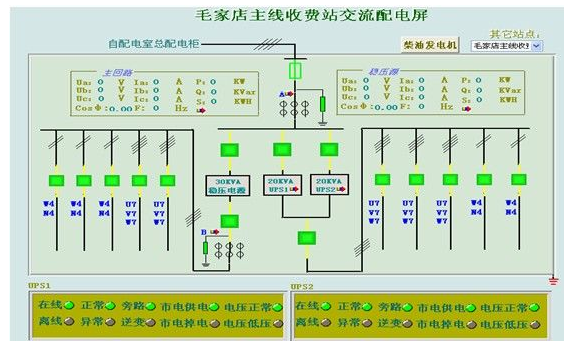

　　集中監控被控站的各種信息如：開關，低壓配電，UPS，溫度，濕度，避雷，水浸，門禁等主要運行參數，實時顯示各個機房變配電的運行狀態圖和數值，實現對各個變電所供配電系統的運行狀態的監視。
　　

　　2）報警功能
　　報警和報警處理的功能對于高速公路電力監控的安全穩定運行，及時發現并清除重大隱患具有重大意義。力控ForceControl V6.1不僅支持傳統的聲光報警、奉命報警、語音文件報警，還支持GSM方式短信報警。當采集上來的數據超出預先設置的數值時，系統將自動彈出報警對話框，決策者就可以根據實際情況采取相應的措施。當設備無人看守時，系統通過移動網絡將報警信息以短信的方式及時的發送到管理者的手機上，及時快捷的確保設備安全穩定的運行。
　　

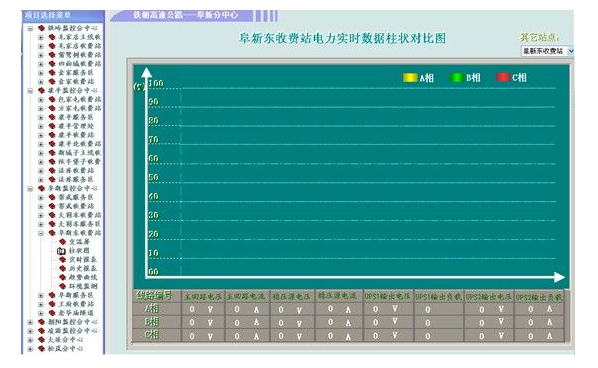

　　3）實時和歷史數據的顯示和查詢
　　系統將所有采集上來的數據或者是人工輸入的數據一一記錄下來，并存入數據庫，操作人員可借助實時曲線和歷史曲線對所有測點進行狀態顯示和查詢，為進一步的工作提供可靠的數據依據。
　　所有實時數據和歷史數據都可以實現報表和打印等功能。
　　

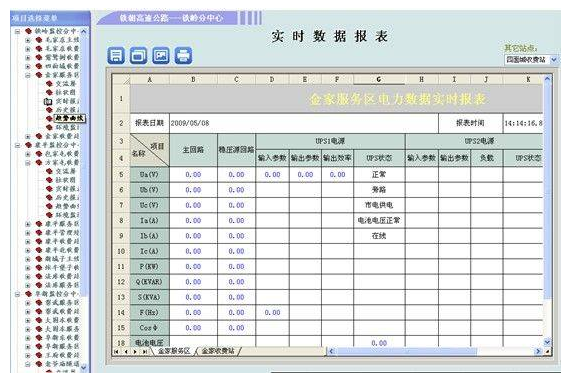

　　4）報表功能
　　力控的專家報表具有強大的電子制表功能，通過SQL/ODBC標準，可方便地將系統的實時數據、歷史數據與報表系統鏈接。可生成各種展示圖，形成圖文并貌、直觀清晰的圖文報表。
　　系統根據用戶定義的報表內容、格式、時間自動生成日報、月報、年報及考核報表，并可以打印報表。
　　

　　5）用戶管理
　　系統可對各等級的運行管理人員進行口令級別設置和檢查；確定每個操作員的操作權限，并記錄操作員的各種操作。在一個操作員操作工程中，系統將跟蹤其操作過程，并將所有的操作過程記錄在歷史信息庫里，以備檢查。

　　
　　五、結束語
　　目前此高速公路動力監控系統的運營狀態良好，達到了預期的目標。它一方面給高速公路的運營帶來了巨大的社會效益，提高了行車的安全，一方面為高速公路的管理者提供了可靠的決策依據。相信日后隨著自動化水平的不斷提高，高速公路動力監控將會更加完善，運營水平將會在上一個新臺階。
