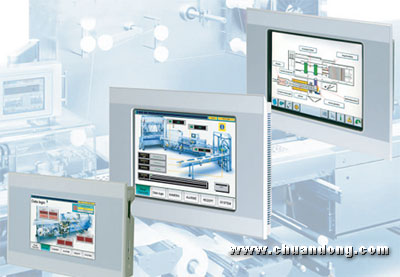

圖爾克 XV系列觸摸屏——您正確的選擇 無論是對于機械化設備系統的構建，或是獨立的控制的項目在任一應用中，HMl無不能簡化操作，給操作者帶來極大的便利。

現代的觸摸屏能確保方便的進行任何語言的切換，從而為不同語言國家的用戶提供清晰、靈活的操作提示，使得設備制造商能用同一套硬件和軟件就能實現將設備銷售到世界各地。

從5.7”到12.1”集成PLC功能的觸摸屏能實現各種完美的解決方案：開環控制．閉環控制，位置控制，通訊任務......編程方式符合lEC61131-3。

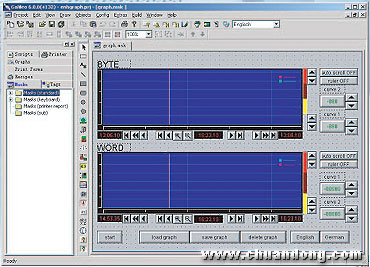

通過Galileo軟件，用戶可以輕松地創建可視系統。

HMl或HMI—PLC

存儲在可插拔存儲卡上的內容決定觸摸屏的功能。您可以把觸摸屏作為傳統的HMl使用，它提供給您一個界面友好和經濟的操作屏。由于其開放的通訊接口和Galileo提供的各種通訊功能,觸摸屏能連接到所有通用的控制器上；您也可以把它作為HMI—PLC來使用，這樣就集合可視系統和PLC控制功能干一體，從而顯著的降低PLC成本,這種方式提供了一個非常靈活的自動化平臺．同時兼容IT技術網絡功能。

控制層次

支持0PC客戶機/服務器和DXS 服務，這為集成控制級別和IT領域 提供了無限空間。

遠程診斷

支持標準的調制解調器和路由器，可以遠程進入整個系統觸摸屏集成了阿絡服務功能，簡單地通過一個網絡路徑就可以遠程監視最新的數據。

報警信息

故障事件可以觸發發送SMS信息或電子郵件。

開發設備

可視系統和PLC程序都可以在一個標準的PC上進行開發，并通過LAN進行快速下載。

紅外線矩陣感應觸摸

紅外線感應觸摸加上安全玻璃更大程度的保證了操作面板的堅固性。

模擬電阻式觸摸

模擬電阻式操作面板采用無縫的多元酯纖維密封，更好的抵抗油脂和水等液體的沖擊。

縱向方式

觸摸屏支持縱向方式（旋轉90度），從而使安裝、操作更加的靈活方便。

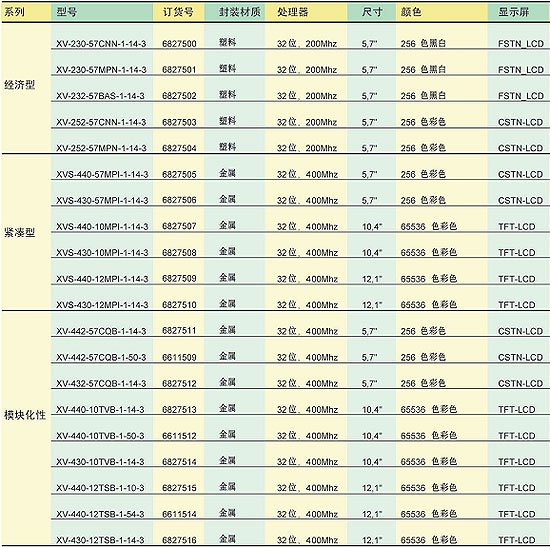

可選集成PLC功能的觸摸屏 XV-200系列經濟型觸摸屏

圖爾克 XV-252-57CNN-1-14-3 經濟型觸摸屏

圖爾克 XV-252-57MPN-1-14-3 經濟型觸摸屏

圖爾克 XV-230-57CNN-1-14-3 經濟型觸摸屏

圖爾克 XV-230-57BAS-1-14-3 經濟型觸摸屏

圖爾克 XV-230-57MPN-1-14-3 經濟型觸摸屏

XV-200系列經濟型產品具有5.7”FSTN 256色灰度單色觸摸屏和5 7”CSTN 256色彩色觸摸屏供您選擇。

XV-200系列產品采用模擬電阻觸摸方式。為你提供了直觀的操作同時集成了各種通訊和網絡功能。

XV-200系列產品具備多種語言的直接轉換功能，建立在這種功能上的提示信息可以輕松地為不同語言的用戶提供清晰的操作指導如果需要．XV-200系列產品可選集成PLC功能。

所有XV-200產品直接集成Ethernet和USB Device接口。同時，對于不同的產品，分別具有CAN Profibus（MPl/PPl/DP）或RS232通訊接口。

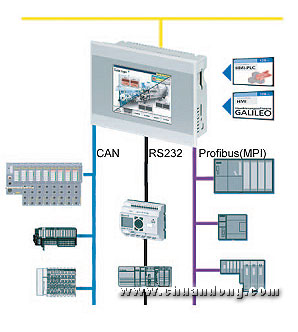

靈活的通訊方式

由干RS232接口和基于此接口的多種可選的協議．XV-200系列觸摸屏可以連接多種通用的PLC，例如通過DFI或Modbus RTU連接。

CAN通訊接口使得XV-200觸摸屏可以與各種CANopen接口的控制器交換數據。同時，集成PLC功能的觸摸屏可以支持所有的CAN接口的l/0從站和運動控制設備。

Profibus通訊接口提供了MPl和PPI方式連接控制器，或者是作為一個Profibus-DP主站工作，支持最大1.5M波特率的通訊速度。

集成的Ethernet接口確保了快速地進行程序下載，或通過UDP或TCP/1P快速連接XV系列產品。同時支持其他的工業以太網協議，如lndustrial Ethernet和EfherNet/IP。

可選集成PLC功能的觸摸屏 XVS-400系列緊湊型觸摸屏

圖爾克 XVS-440-12MPI-1-14-3 緊湊型觸摸屏

圖爾克 XVS-430-10MPI-1-14-3 緊湊型觸摸屏

圖爾克 XVS-440-57MPI-1-14-3 緊湊型觸摸屏

圖爾克 XVS-430-57MPI-1-14-3 緊湊型觸摸屏

由于主板集成多種通訊接口。XVS-400系列產品可以方便的應用到各種通用的自動化系統中通過Ethernet和USB接口，XVS-400產品提供先進的網絡功能選項從5.7”到12.1”XVS一400系列產品支持255色到65536色顯示。

所有XVS400系列產品可選集成PLC功能、PLC編程符合IEC 61131-3，支持所有標準的編程方式．包括梯形圖，功能塊，語句表，時序圖等。主板集成的Profibus—DP接口使之可以輕松地完成可視化控制和自動化控制任務。

可選集成PLC功能的觸摸屏 XVS-400系列模塊化型觸摸屏

圖爾克 XV-432-57CQB-1-14-3 模塊化型觸摸屏

圖爾克 XV-442-57CQB-1-14-3 模塊化型觸摸屏

圖爾克 XV-442-57CQB-1-50-3 模塊化型觸摸屏

圖爾克 XV-430-10TVB-1-14-3 模塊化型觸摸屏

圖爾克 XV-440-10TVB-1-14-3 模塊化型觸摸屏

圖爾克 XV-440-10TVB-1-50-3 模塊化型觸摸屏

圖爾克 XV-430-12TSB-1-14-3 模塊化型觸摸屏

圖爾克 XV-440-12TSB-1-14-3 模塊化型觸摸屏

圖爾克 XV-440-12TSB-1-50-3 模塊化型觸摸屏

XV-400系列產品是具有極高性能的產品采用400M Hz的處理器．使得產品具有很好的性能來完成復雜的HMI或HMI-PLC應用任務。

XV-400系列產品支持不同的觸摸方式，適用于不同的應用場合。

紅外線矩陣感應式觸摸屏具有極高的堅固性；模擬電阻式觸摸屏采用無縫的多元酯纖維膜，從而提高對油脂水、等液體的防護。

XV-400系列產品具有5.7”，10.4”和12.1”三種尺寸可供選擇，支持含CAN和Profibus-DP（MPI）在內的超過百種通訊協議．可以勝任任何任務。

適用于惡劣的應用環境

紅外線矩陣式觸摸方式加上安全玻璃面板，XV-400系列產品堅固性得到了極大地加強，可以應用到惡劣的場合中。

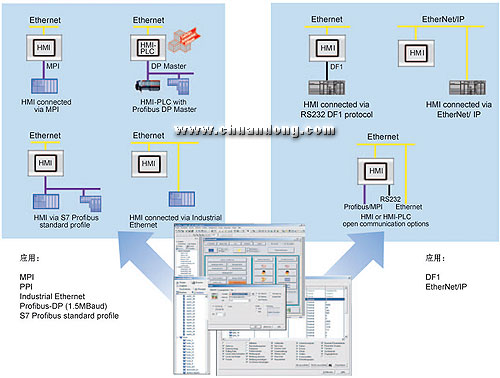

XV-400系列產品——通訊的專家

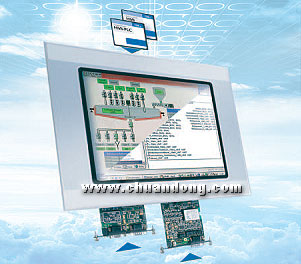

支持超過百種通訊協議．可以連接到各種通用的PLC系統中。 XV-400系列產品提供了廣泛的通訊功能：一個（5.7”屏）或兩個（10.4”12.1屏）通訊擴展槽．集成的CAN，Ethernet 10/100Mbit，USB Host，USB Device，RS232，確保了最大的靈活性，無論是作為HMI，或者是HMl PLC．您可以方便的連接xv-400產品到控制系統中。

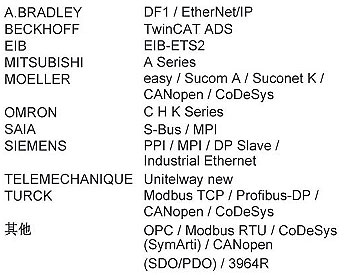

有效的協議應用：
