廣芯電子推出并聯八路背光LED驅動芯片
在成功推出4路、6路一系列LED背光驅動的基礎上,BROADCHIP又新推出了八路既共陽又共陰并聯背光驅動:BCT3228。適用于智能手機、MID等產品使用。使得BROADCHIP的背光LED驅動產品線進一步得到完善,可以滿足所有5英寸以下顯示屏驅動的客戶需求。
功能特點:
1,BCT3228為恒流型背光驅動,并聯8路恒流輸出;
2,芯片的SEL引腳連接Ground,實現共陽極并聯LED驅動功能;
3,芯片的SEL引腳連接VIN,實現共陰極并聯LED驅動功能;
4,每路20mA輸出時,Vdropout最低可達50mV;
5,8階數字脈沖控制背光亮度;
6,不同通道電流匹配度<3%;
7,BCT3228為QFN4x4-28L封裝。

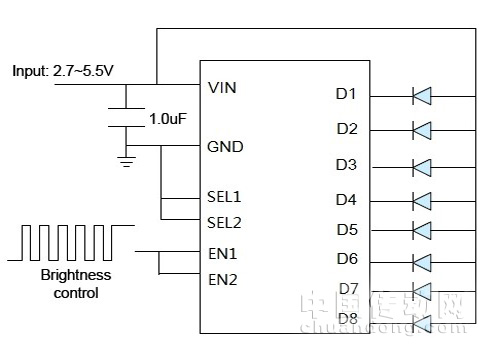

圖一,BCT3228共陽并聯8路驅動電路

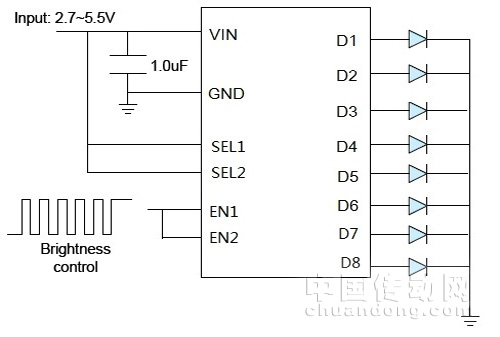

圖二,BCT3228共陰并聯8路驅動電路
