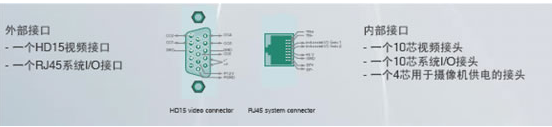

Domino Melody是高品質、低價格的用于工業黑白模擬攝像機的圖像采集卡，由于采用了D³技術，可為對價格敏感的機器視覺應用而采用模擬攝像機的用戶提供清晰無比的數字圖像。特別適用于使用黑白攝像機對快速運動的物體進行檢驗的應用 　　 D³ Technology TM: Digital Domain Decoding－模擬信號全數字化采集處理技術 D³技術對直接數字化的信號作了如下的處理： 　　- 黑屏信號恢復 - 同步信號恢復：垂直和水平信號 　　- 采樣時鐘的產生 - 低通濾波 　　- 增益和亮度偏差控制 - 彩色控制 　　- 彩色載波去除 - 視照表和gamma校正 　　- 垂直和水平像素數目控制 　　 支持的攝像機 除了標準的CCIR和RS170攝像機，Domino Melody可用于任何一種面陣，單頭的模擬攝像機包括倍速和百萬像素的像機。支持逐行、隔行掃瞄、同步或異步復位采集、異步快門控制。用戶只需為MultiCam選用合適的攝像機配置文件，Domino Melody就能自動配置其控制線和攝像機控制接口，完成用戶所想要的采集方式和采集圖像。 MultiCam含有幾乎所有常用的工業攝像機配置文件。一個特點是Domino Melody完全不需要跳線、75-ohms的終端接頭方式可在軟件里選擇。 攝像機及I/O接口 Domino Melody既有外部接口也有內部接口包含視頻、電源和系統I/O等 一個10-bit 40 MHz A/D 轉換器 Domino Melody采用了高精度10-bit的A/D轉換器。采樣頻率達到40 MHz。Melody內含一10-bit的視照表和可編程輸入濾波器。增益及亮度偏移也可編程控制 　　 板卡結構 　　Domino Melody有二種板卡結構：標準PCI和小PCI。小PCI比標準PCI窄很多，由此可以節約很多空間，對工業應用十分重要。 　　觸發，閃光控制I/O及加強I/O線 　　為了方便系統集成、Melody提供了若干可編程通用I/O控制線。 　　- 一個光電隔離輸出線、用于安全地控制外設 　　- 一個差分輸入線、用于感應來自高速外設的控制信號 　　- 二條通用 TTL I/O 線。
