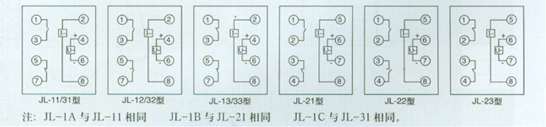

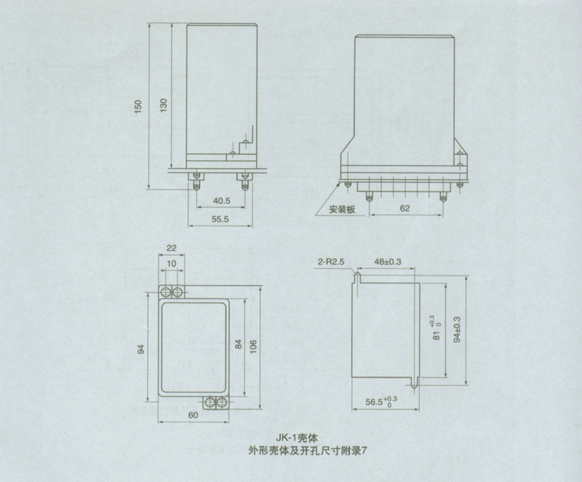

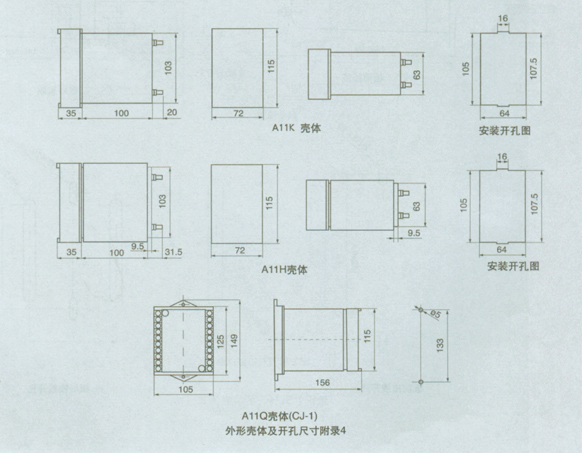

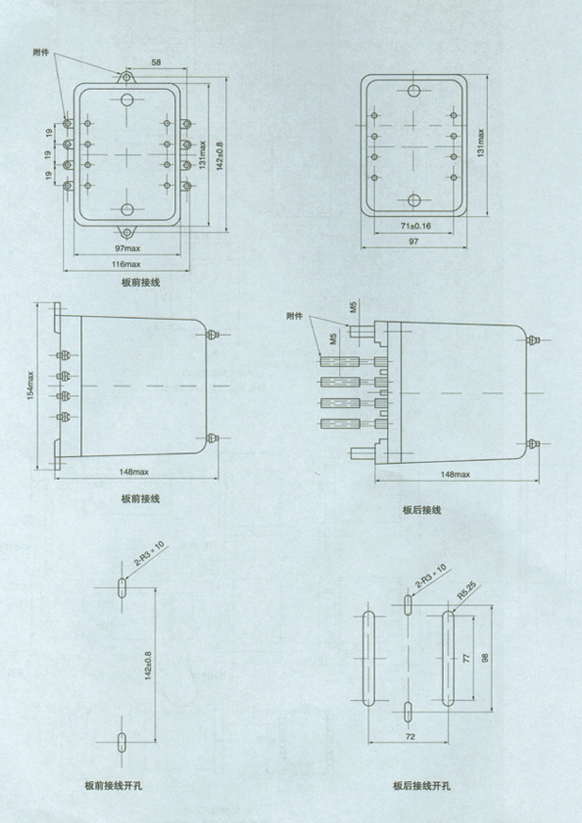

1、應用范圍 JL系列集成電路電流繼電器（以下簡稱繼電器）用于電機、變壓器和輸電線的過負荷和短路保護裝置中作為啟動元件。本產品為集成電路靜態型繼電器，精度高、功耗小、動作時間短、返回系數高、整定直觀方便、它克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值返回系數難凋整及運輸后動作值易變等缺點。產品分為三個系列：JL-10、JL-20、JL-30，可分別替代DL-10、DL-20、DL-30、DL-7等電磁式繼電器。 2、型號 注：JL-10、20、30系列電流繼電器與其他各廠家型號JL-1A、1B、1C、JL8-10、20、30系列等共屬同類型產品。 3.主要技術參數據 ● 輔助電源：DC 220V、110V、48V。 ● 整定范圍：A 0.05-0.499A、B 0.2-1.99A、C 2-19.9A、D 5-49.5A、E 10-99.5A。 ● 整定誤差：在基準條件下，整定值誤差不超過±2.5％；一致性不大于整定范圍的1.5％。 ● 返回系數：在基準條件下，任一整定點的返回動作值不小于0.9。 ● 動作時間：1.1倍整定值動作時間不大于25ms。 ● 返回時間：0.5倍整定值返回時間不大于27ms。 ● 功率消耗：交流回路功耗小于2VA；直流回路功耗小于5W。 ● 觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。 ● 介質強度：產品各導電端子連在—起，對外露的非帶電金屬部分或外殼之間，能承受2000V（有效值）50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。 4.內部接線 5.外形及開孔尺寸
