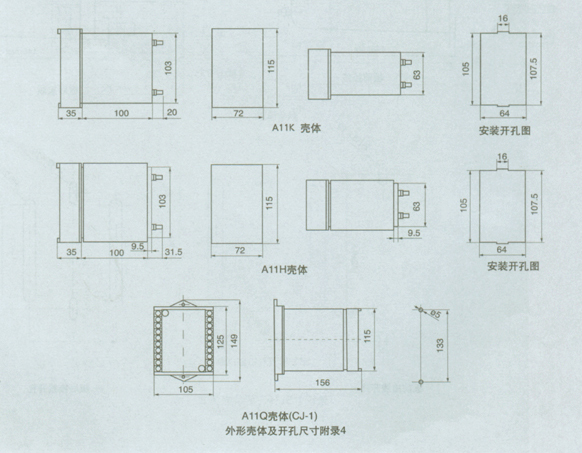

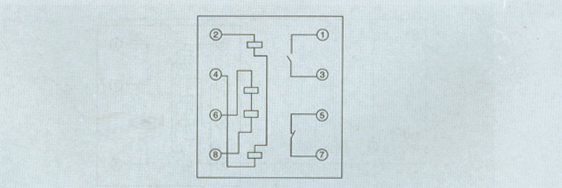

1、應用范圍 DT-1型同步檢查繼電器用于兩端供電線路的自動重合閘線路中，以檢查線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。 2.主要技術參數 在額定電壓下，電壓向量間的相角差在200～400范圍內時繼電器動作； ● 返回系數：不大于0.8。 ● 整定刻度誤差：不大于±7.5%。 ● 動作值一致性：不大于6%。 ● 功率消耗：不大于3VA。 ● 介質強度：導電部分對于外殼的絕緣耐受2000V，50Hz交流電，歷時Imin。 ● 觸點容量：當電壓為220V，電流為2A時，在具有電感性負荷的電路中（時間常數不大于5±0.75ms）觸點的斷開功率為50W，在交流電路中觸點的斷開功率為250VA。 3.內部接線 4.外形及開孔尺寸 繼電器采用A11K、A11H、A11Q系列殼體，外形尺寸、安裝開孔圖。
