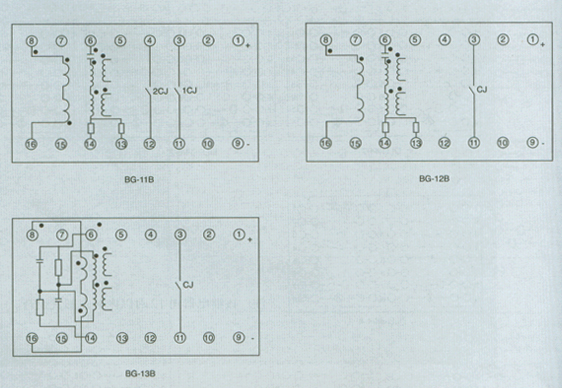

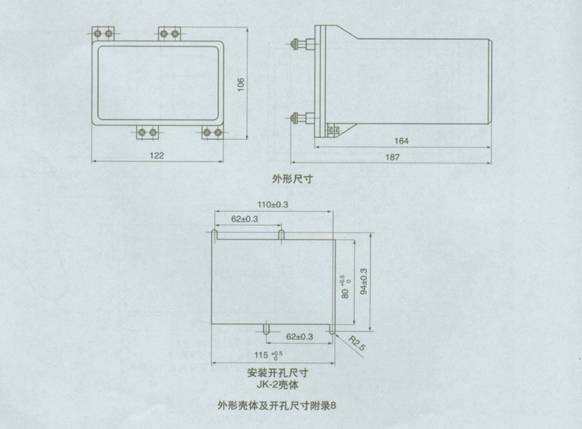

1、應用范圍 BG-10B系列功率繼電器（以下簡稱繼電器）應用于電力系統方向保護接線中，作為功率方向元件。其中BG-12B用于相間短路保護；BG-13B用于接地保護；BG-11B是具有雙方向觸點的功率元件，用于平行線路橫聯差動保護中。 2.主要技術參數 ● 額定數據:交流額定電壓為100V；交流額定頻率為50Hz；交流額定電流為lA、5A；直流額定電壓為48v、110v、220V。 ● 繼電器最大靈敏角：BG-11B、12B為-450或-300；BG-13B為+700； 在額定值下,誤差不大于±50。 ● 動作值:在最大靈敏角及額定電流下，繼電器的最小動作電壓不大于2V。 ● 動作時間:在最大靈敏角和4倍動作功率（電流額定電壓為4V）時,不大于30ms。 ● 功率消耗:交流電壓回路不大于4VA;交流電流回路不大于1VA；直流不大于6W。 3.內部接線 4.外形及開孔尺寸 繼電器采用JK-2殼體，外形尺寸、安裝開孔圖。
