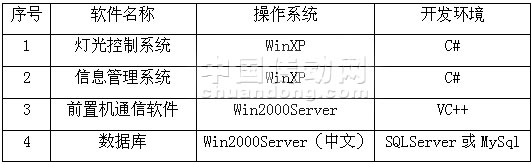

照明監控系統特點 1.具有完整的軟件冗余和熱備體系，支持分布式網絡訪問，支持多層網絡冗余，極大的提高了軟件的安全性和穩定性 2.分布在網絡中的不同節點的軟件，節點之間可以任意通訊，構成了完整的分布式網絡體系，由照明監系統軟件組成的C/S和B/S網絡體系都支持雙網容錯切換； 3.網絡管理軟件，能有效的管理多個網絡節點狀態，數據采用變化傳輸，節省了網絡開銷，故障和容錯機制更完善； 4.本軟件產品適用于構建遠程路燈監控及智能化管理系統、遠程景觀燈監控及智能化管理系統、城市光亮化工程系統、高速公路照明及智能化管理系統、城市橋梁、廣場及河流照明景觀監控及智能化管理系統。 在企業信息化的信息集成中,軟件不但具有大數據量處理能力，同時操作更便捷。 系統結構 本系統軟件采用C/S結構設計，分為表示層、服務層、數據庫3層。 表示層：用于表現業務的操作邏輯，主要以圖形化的界面來表示。 服務層：實現具體的業務邏輯，此部分是實際業務處理的過程，沒有圖形化的界面，對于用戶來說是不透明的，是用戶在表示層所作操作的具體實現。 數據庫：存儲系統運行期間的采集數據及系統運行時的所有系統管理數據，通過數據庫將所有系統所需要的數據進行存儲，以便于日后統計查詢。本系統數據庫服務器可采用SQLSERVER或MySql（可選）。 軟件配置清單： 系統外部的計算機均可通過撥號上網，采用加密查詢的方式訪問相應的歷史數據。同時，系統也可以通過電話語音方式查詢當前的最新情況，或指定相應的電話號碼和告警方式實現電話語音告警。整個系統的網絡化設計為今后的生產管理與辦公自動化的實施奠定了良好的基礎，同時保留了足夠的軟件與硬件擴展接口，以便現有的監控系統能隨著網絡技術的飛速發展，發揮越來越大的作用。 集成系統要求 操作系統要求 支持MicrosoftWindows2000或MicrosoftXP操作系統 硬件要求 CPU：PII300MHz（推薦PIII1.2GHz以上） 內存：256MB（推薦512M以上） 硬盤：2G可用空間（推薦20G以上可用空間） 軟件的功能和特點 有了該軟件，即使您遠離現場，通過企業的Intranet網絡，您可以在任何用戶終端上用標準的瀏覽器進行瀏覽和查詢；而通過Internet，無論在世界的任何地方，該軟件都可以讓您輕松地查看所有的監測、監控和查詢信息。 企業用戶可以利用企業現有的網絡軟、硬件資源，無需增加其它的硬件成本。該軟件支持公司內部局域網、廣域網、企業專線和Modem撥號等多種連接方式的網絡結構。 使用該軟件，您可以不在現場，就可以通過筆記本電腦和電話線監視工廠生產過程，組織現場調度會議，或?qū)Σ僮魅藛T和工程師進行培訓。 完善的安全機制 該軟件提供完善的安全管理機制。只有授權的用戶才能修改過程參數。使用該軟件時，管理員盡可安心，不必?fù)?dān)心非法或未授權的修改。 簡便的系統開發和維護 該軟件使用簡便，只需在服務器上進行前期的組態和后期的維護，在客戶端無需任何工作。大大的減少了系統開發和維護的工作量。該軟件易于擴展，可以有效地控制系統預算開支。 安全保護 集成系統軟件提供了完備的安全保護機制，以保證生產過程的安全可靠。集成系統軟件®的用戶管理將用戶分為操作工、班長、工程師、系統管理員等多個級別，并可根據級別限制對重要工藝參數的修改，以有效避免生產過程中的誤操作。 無線組網方案 GPRS通信方式 GPRS是移動通信網中的一種新技術，完成了無線Internet接入，這種技術在數據傳輸時，將數據進行分組（TCP/IP）傳送，并提供透明通道。網絡容量?jī)H在需要時才分配，一旦分組完成發送任務，信道容量立即釋放，所以提供了即時連接和高效傳輸，實現了實時在線的功能。因此，它是一種經濟高效的分組數據技術。 無線通信方式的優點 1.覆蓋地域廣，目前移動通信網在全國的覆蓋率95%以上，非邊遠地區覆蓋率幾乎100%。GPRS用戶可隨意分布和移動自己的網絡點，無須擔心線路的維護或有線在移機時導致的通訊中斷。建設新的監控點無需進行拉線，埋線等工作。較光纖，或?qū)＞€(xiàn)系統投資較少，設備安裝方便。通信距離遠，在任何場合都可以設中心站。覆蓋較好，比較很多無線數據網絡（集群，雙向傳呼，CDPD，CDMA）而言，其網絡覆蓋是最好的。 2.GPRS網絡接入速度快，提供了與現有數據網的無縫連接。由于GPRS網本身就是一個分組型數據網, 支持TCP/IP、X.25協議，因此無需經過PSTN等網絡的轉接，直接與分組數據網（IP網或X.25網）互通，接入速度僅幾秒鐘，快于電路型數據業務。采用TCP/IP協議，較以前的無線數據網絡（集群，雙向傳呼，GSM短信息）而言，網絡接入更加直接方便。 3.網絡可靠性高。首先網絡有較大的冗余設備及信道；其次設備復用；再次，一旦基站在特殊情況下?lián)p壞，移動公司搶修非常及時。 4.穩定性好，一方面抗自然干擾的能力強；另一方面頻段專用，不會受到人為干擾。GPRS能最好地支持頻繁的、少量突發型數據業務。通信質量穩定可靠，永不掉線。 5.GPRS資費便宜，計費合理。GPRS 資費包月比有線電話網絡資費還便宜。路燈監控?cái)?shù)據采集業務沒有大數據量的信息傳輸，不必要采用資費很高的專線（DDN、幀中繼）。GPRS還可根據通信的數據量和提供的服務質量進行計費。在GPRS網中，用戶只需與網絡建立一次連接，就可長時間的保持這種連接，并只在傳輸數據時才占用信道并被計費，保持時不占用信道不計費。這樣，營業點即不用頻繁建立連接，也不必支付傳輸間隙時的費用。 無線組網方案 1.GPRS/CDMA DTU與用戶的數據中心之間通過TCP/UDP建立數據連接； 2.用戶的數據中心通過專線方式申請GPRS網絡上固定的IP地址，并指定偵聽端口： 3.GPRS DTU上設置服務端的IP和PORT為用戶數據中心的固定IP地址及偵聽端口，DTU上電自動撥號，如果GPRS DTU與用戶的數據中心之間采用TCP協議傳輸數據，則自動與服務器建立TCP連接；該專用網絡需與移動運營商共同建立，租用運營商的端口和接入線路，它是在運營商的GPRS 網絡，所有終端分配在一個特定的號段內。中國移動開展VPN接入的業務，使用運營商所分配的專用接入號碼，該方案由于需要租用當?shù)匾苿?dòng)通信網絡運營商的接入通道（光纖或者DDN專線等）、端口等，使用費用相對較高。 軟件功能 照明監控管理客戶端軟件功能 可添加用戶信息、設備信息及對設備進行分組管理。 安全管理 本系統具有完備的安全體系設置，為保證系統安全，用戶登錄系統時需提供用戶名、密碼及身份（例如管理員、操作員等角色，由系統管理員在建立用戶信息時設置），系統對登錄用戶提供的信息經過認證后，用戶才能正常進入系統，執行相應的操作。 所有被監控設備都有操作記錄，包括操作人、被操作設備、操作日期、時間、操作內容等，系統對操作記錄提供查詢、統計功能。 設備檔案管理 系統提供圖形化的界面，可添加、刪除、更改設備基本信息，設備基本信息包括設備編號、設備名稱、設備型號、工作模式（一般為客戶端，除非特殊情況下才可作為服務端使用）、設備IP地址、監聽端口號、手機號，歸屬分區信息、節電地理信息通過輸入這九項內容，點擊增加按鈕后，即可添加設備基本信息，添加成功后在列表欄也會相應地增加該項內容，如果要?jiǎng)h除、修改設備基本信息或配置該設備通道信息時，在列表欄中選擇要相應的設備，通過點擊相應的按鈕即可實現相應的功能。 通道信息管理 通道配置界面實現設備的模擬通道、數字通道、控制通道三種類型通道信息的設置，針對每種通道的配置都具有增加、刪除、修改三項功能。以下分別敘述： 模擬通道配置：模擬通道可接入電壓、電流交流模擬信號和4-20mA或0-5V直流模擬信號，通過模擬信號的接入可檢測供電線路的A/B/C三相電壓、各回路電流，根據電壓電流值可判斷供電線路電壓電流是否過限、通過回路電流值可判斷該回路供電是否正常及開關燈是否正常、同時系統可采集各支路有功功率、各支路無功功率，并計算出總有功功率、總無功功率、總功率因數，根據實際接入的產生直流模擬量的設備，在中心根據接入該設備型號定義相應的轉換規則，就可計算出相應的直流模擬量采集值的實際含義，從而做出具體的判斷，例如接入溫度傳感器，就可檢測控制箱內的溫度，根據箱內溫度報警的上下限做出相應的判斷。 模擬通道的配置項有通道號（三相電壓、12路交流電流、2路直流信號）、通道名稱、預警上限、預警下限、普警上限、普警下限、嚴警上限、嚴警下限、告警標志，通過通道信息的配置使得該通道具有了明確的含義。當該通道產生報警時，其提示內容具有明確的針對性。 數字通道配置：通過數字通道可接入開關量/脈沖量，這些數字通道可接入不同的信號發生設備，根據設備具體的類型在中心作相應的轉換規則即可判斷出采集值的實際含義，例如通過接入電能表，根據電能表接脈沖計數和該型號電能表的電能計算公式，就可以計算出電度值；本設備的第八路數字量輸入接入了門開告警信號，通過配置該通道，當設備門被非法打開時，控制中心可實施監測該路信號狀態，一旦該狀態為報警狀態時即可在監控界面提示報警信息。 控制通道配置：通過控制通道可觸發繼電器的動作，可將不同的控制通道定義為不同的控制功能，例如半夜燈、全夜燈，根據控制通道的定義在系統中心或控制箱內觸發該控制通道的通與斷，實現半夜燈、全夜燈、景觀燈的控制，實現節電的目的。 設備組信息管理 用戶可增加、刪除、修改設備組信息，并將相應的設備添加到組內，這樣用戶在操作時不用只針對某一設備進行操作，可同時對添加到組內的所有設備統一管理和操作，簡化了用戶的操作，并且也使設備功能及信息更加明確，便于用戶的查詢。 建立監控分區：根據地理位置可將一個城市分為若干個監控分區，同時按照控制的燈的類型可將燈分為路燈、景觀燈、裝飾燈等若干個組，添加完設備信息后，根據設備的具體地理位置及其所控制的燈的具體類型，可見該設備添加到相應的監控分區下的某一組內。 用戶信息管理 可增刪改登錄系統的用戶信息，包含用戶名、密碼、身份信息。為防止破壞，軟件的使用設有如下鑒權措施： 第一級：操作員，可檢測各個設備當前的運行參數，可設置遠程路燈的開關燈時間，可查詢統計設備運行的歷史數據。 第二級，工程師，除具有第一級權限外，可訪問系統與終端設置數據以及開關燈設置情況，同時可對設備進行增刪改操作，可調整各設備運行的參數； 第三級，系統管理員，具有增刪改系統用戶的權限，不具備系統設備及運行參數的操作權限。 不同級別、不同管理片區的操作均有用戶名與密碼核對，并將所有操作記錄保存到操作日志中。 根據登錄用戶的用戶名、身份分配不同的菜單功能。 開關燈時間表管理 開關燈時間設置具有增加、刪除、修改3項功能，可分別針對平時開關燈時間表、節假日開關燈時間分別設置，每種時間表可設置多項內容以便用戶選擇當前要執行的是那個時間設置項，時間表名稱要標明該時間表的具體含義，全年開關燈時間是通過經緯度計算得出，設置內容詳述如下： 平時開關燈時間設置：平時開關燈時間是各種燈光日常工作時的開關燈時間，在沒有特殊情況或任務的情況下，將此值設置到控制箱內即可，控制箱將按照這個時間去控制燈光的開與關。平時開關燈時間可設置多個，在配置某一通道的開關燈時間表時，只需選擇相應的項點擊確定即可。 節假日開關燈時間設置：在節假日期間，燈光的控制將有別于平時的控制，例如增加了景觀燈，路燈的亮燈時間延長等情況，節假日開關燈時間的設置是平時開關燈控制必要的補充，使得路燈、景觀燈的控制方案更加靈活、有效、合理，對于節約電能也起到了重要作用。 計算全年開關燈時間表：根據當?shù)氐慕?jīng)緯度可計算出全年的開關燈時間表，計算出的時間表保存與數據庫中，作為開關燈時間的參考值。 通過開關燈時間的控制，可高效靈活的管理燈光的開與關，還可節約電能。 系統管理 通信服務設置：可設置與通信管理服務器軟件連接 監控中心設置：系統可設置監控中心的名稱、自動巡測周期等 系統參數設置：系統可設置運行時的相關數據，如：通信參數設置等； 開機密碼設置：登錄系統時用戶必須輸入用戶名、密碼及身份信息，系統將驗證登錄用戶的身份信息，同時根據身份信息分配給用戶不同的權限的菜單功能。 系統數據管理：系統的檔案信息和運行記錄信息可實時進行備份和管理 照明監控系統 1）模擬通道：設備標識、三相電壓（UA/B/C），12路電流（I1——-12），2路直流（DC1、DC2） 2）數字通道：設備標識、八路開關量信號DI1——-8 3）控制通道：設備標識、六路控制回路狀態信息 以上三組信息是在系統巡測或選測時，在控制界面實時顯示的設備當前的信息。 4）上線設備參數：設備標識、設備上線后，每隔5分鐘發送一次心跳包，心跳包里含有設備的基本配置參數信息 5）數據分析：設備標識、總有功功率、總無功功率、功率因數、亮燈率 總有功功率、總無功功率、功率因數可直接從設備上獲取也可以計算得出 總有功功率=6/12路有功功率之和 總無功功率=6/12路無功功率之和 功率因數=總有功功率/√（總有功功率）2+（總無功功率）2 此值應<0.85 亮燈率=檢測6/12路某路電流值/該路額定電流值 報警信息的顯示與處理 報警信息：設備標識、報警時間、報警內容（電壓/電流越限、門開告警、亮燈率過低等） 1）告警功能 A,無論監控系統處于任何畫面，均自動提示告警，顯示并打印告警信息。所有告警一律采用可視、可聞聲光告警信號； B,三級告警信號采用三種不同的顯示顏色和告警聲響（或語音）；預告警：綠色；普通告警：黃色；緊急告警：紅色； C,告警確認功能：告警發生后，操作人員可在任何畫面按下確認鍵，關閉可聞告警聲響，但不關閉燈光閃爍，故障排除后，恢復原狀態（人工恢復）。 D,緊急告警發生時，通過電話網（短信、固定電話、手機），向相關人員發出告警信息，告訴相關人員告警的名稱、發生的地點、時間、級別等；故障排除后，自動解除聲光告警，并通過電話網，向相關人員發出告警解除信息。 2）告警門限值設定及告警內容 A,根據現場情況由系統管理員設置。告警限分為預告警限、普通告警限、緊急告警限。 B,告警內容如下： （1）亮燈、熄燈報警 根據回路電流值判斷： 讀取設備12路電流值->根據該回路的電流值及該回路相關聯的控制通道判斷該路亮燈是否正常 （2）控制器過熱 有兩種方案： A,通過增加一溫度傳感器，采集箱內溫度，該溫度傳感器接到直流模擬量輸入端子上，通過采集質量模擬量的信號，在中心系統根據, ？ 種溫度傳感器的型號確定計算公式，將采集到的模擬量信號進行相應的計算可進一步判斷該控制器的箱內溫度是否正常，此種方須增加設備 B,直接讀取控制內的箱內溫度值。 （3）配電箱門開關不正常開 通過讀取第8路開光量的狀態判斷配電箱門是否打開，0：門關；1：門開。 （4）電壓、電流越限 根據預設的電壓電流報警值，觸發報警，報警內容為設置好的內容，報警值由用戶自己設置。 （5）供電線路停電 三相電壓有一相為0，則供電線路停電。 （6）開關量報警 根據接的設備有關，具體提示內容根據實際接的設備相關，一旦設備確定，該開關量的報警內容也就確定。 （7）故障分類 故障可分為白天故障、晚上故障和通信故障。 A,白天故障主要有白天亮燈、接觸器未釋放、接觸器吸合、接觸器粘連和供電線路停電等； B,晚上故障主要有接觸器斷路、熔斷器開路、斷線、碰線、晚上熄燈和供電線路停電等。另外，也可對工作電流和電壓設置報警上、下限，當終端運行過程中發現電流、電壓越限時能主動報警； C,通信故障主要是TCP鏈路異常斷開導致遠程控制設備下線。 照明控制箱外箱門非法打開報警，防止盜竊和破壞照明控制箱。 （8）防盜報警 隨時監測終端供電情況和晚上開燈后的線路情況，當發現有偷電、盜變壓器、照明控制箱被外人打開等情況時，能發出報警，使維修人員能及時趕到現場查看。 遠程控制 人工控制方式可分為群開、群關、選開、選關，通過人工控制可以在線強制開、關燈，實現實時控制的目的，下面分別敘述各項功能。 1）群開/關：由系統中心主動向所有遠程燈光控制終端發送開/關燈命令，觸發開/關燈動作，實現遠程開/關燈的控制，簡化用戶的操作。 2）選開/關：可選擇某一遠程控制設備的特定回路，向其發送開/關燈命令，遠程控制設備接收到開/關燈命令后觸發開/關燈動作，通過選開/關可檢測該回路的燈光控制是否正常，或者該回路出現關/開燈報警時，通過選開/關可使該回路恢復正常狀態。 3）巡測：巡測可分為自動巡測、手動巡測、選測三種工作方式，可對終端設備所采集到的數據進行實時采集，并將采集到的數據與報警限值進行比較，根據比較結果，產生報警信息和報警提示音，目前報警產生后，系統將播放報警音，同時在界面上彈出報警詳細信息對話框，電子地圖上報警點圖標以紅色標注，報警信息內容為：報警點設備標識、報警通道號、報警內容（即是什么報警，電壓過限、電流過限等，具體內容根據各種組合判斷得出，具體內容詳見報警判斷及顯示內容描述），用戶可關閉報警提示音，但該報警在沒有處理完之前，報警提示內容仍然存在，直到該報警處理完成才能恢復，處理完成的標志現在以人工的方式判斷，設備報警處理完成標志、報警狀態由人工設置。巡測后的數據存儲在數據庫中，下面對三種工作模式分別進行闡述： 自動巡測 自動巡測分啟動和停止按鈕，點擊自動巡測啟動按鈕后，系統即進入巡測功能狀態，系統將按照已設置的巡測周期開始檢測各項數據，此時系統將向所有在線的終端發送讀取狀態及寄存器參數的命令，具體命令參見接口部分，如要停止巡測則點擊自動巡測停止按鈕，這個狀態可保留，有復選框標識，選擇保留后，當系統再次啟動時即可進入自動巡測狀態，跟系統基本設置信息功能相同。具體讀取的參數如下： 讀取6路繼電器狀態 讀取8路開關量狀態 讀取8路開關量計數值 讀取三相電壓（UA、UB、UC） 12路電流（I1-I12） 12路有功功率（P1-P12） 12路無功功率（Q1-Q12） 總有功功率=12路有功功率之和 總無功功率=12路無功功率之和 功率因數=總有功功率/√（總有功功率）2+（總無功功率）2 此值應<0.85 2路直流量，根據具體接的設備作相應的轉換，轉會規則可在模擬量設置中設置。具體的轉換公式。 具體的報警判斷標準參見報警類型及其判斷標準說明。 手動巡測 手動巡測中只有啟動按鈕，點擊啟動后，系統進入巡測狀態，輪巡并采集完所有終端設備的參數數據后，巡測停止，即巡測過程只執行一次。檢測的數據同自動巡測。報警判斷標準相同。 選測 點擊某個設備后，彈出終端選擇對話框，可多選，終端列表框?yàn)榭蓮?fù)選項，選擇完設備后，點擊確定，系統根據選擇的終端發送檢測命令，檢測及報警功能同巡測功能。 授時：點擊授時后，系統將向所有再現終端發送授時命令，直到發送完成為止。
