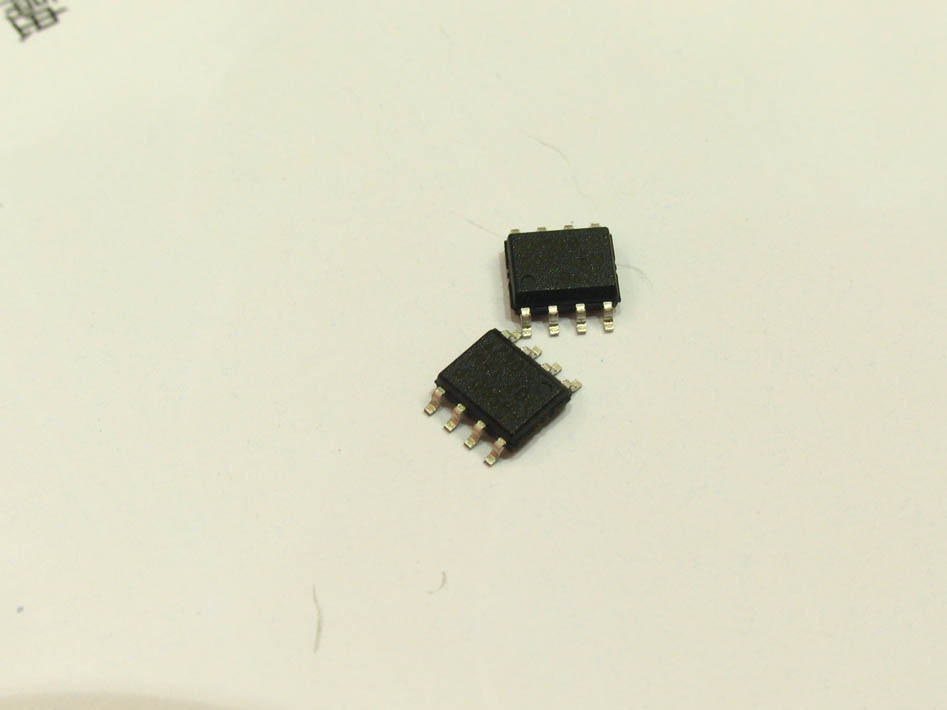

LEM推出了Minisens，小型化、集成化的可測量AC和DC電流傳感器。頻帶范圍可到100KHz。這款新的傳感器提供全面的絕緣（不需要光耦）和高靈敏度（每安培可以輸出20mV到200mV）并且沒有插入損耗?？芍苯油ㄟ^SMD固定在印制電路板，降低設備成本。 Minisens是一個整合了ASIC以及磁場收集裝置的霍爾傳感器，可直接測量電流，不需要外加的磁芯。非接觸測量方式可以避免對電流測量等級的限制。唯一的限制因素是原邊導線的溫度特性。可以測量PCB的導線，也可測量在minisens上或下的空間導線及母排電流。無限的設計方式可以使minisens測量到70A甚至更高。 許多ASIC的參數可通過片內非易失性存儲器進行配置，如：調節傳感器的增益，偏置，極性，溫度漂移以及增益規則（與VDD 比例變化或無影響）；兩種不同的輸出管腳：一個有濾波作用的限制了噪聲，一個沒有濾波作用，但是快速響應時間比正常輸出快3微秒。 電氣絕緣以及輸出靈敏度的等級是可以通過PCB的設計改善的，如：原邊導線與IC不同層，可以獲得良好的絕緣，原邊導線與IC同層，則可獲得更高的靈敏度。標準PCB裝配過程，最小化制造成本。 Minisens采用5V供電。為了最小化能量損耗，可用自身攜帶的Standby模式將芯片功耗降到最低。傳感器是由CMOS工藝并封裝為SO8。 IC配置和PCB設計結合在一起可以給客戶提供更加通用以及價格富有吸引力的電流傳感器方案。這可以應用到白色家電或空調領域的絕緣電流測量。這在以前是不可實現的。Minisens可以提升電機控制性能，節省能量，特別是可節省傳統分流器所帶來的能量損耗。 主要特點： 非接觸絕緣電流測量，可測量70A； SMD自動插裝，價格富有競爭力； 高性價比的電流測量方案，在電力電子應用領域提升能量效率； 可提供多種有效方案的前期設計方案； [FONT=楷體]關于LEM[/FONT] LEM 是設計和生產電參數測量產品的領導者，專注于電流電壓量的測量，成立于1972年，總部位于瑞士日內瓦，擁有遍布世界的14個銷售辦公室，全球三個生產中心，分別是瑞士日內瓦/日本町田/中國北京，全球員工800人左右。針對產品應用領域?qū)拸V，主要的市場為工業、鐵路、能源及自動化。產品小型化，提供性能，增加功能來適應綜合和復雜的應用。高質量，所有的產品提供5年質保。2005/6銷售額達到CHF 150 Million ，1986年于SWX Swiss Exchange上市（股票名稱LEHN），詳細信息請查詢：www.lem.com.cn
