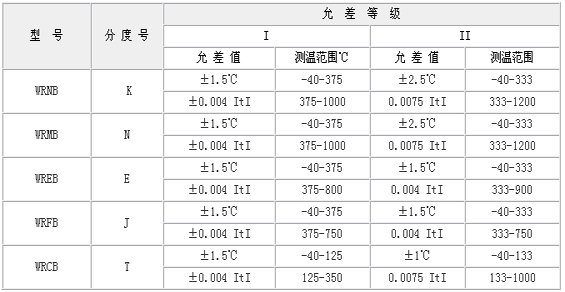

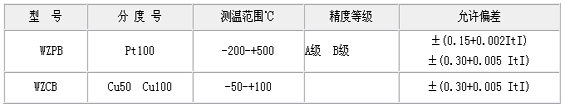

應用 通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。 特點 二線制輸出4-20mA，抗干擾能力強； 節省補償導線及安裝溫度變送器費用； 節省范圍大； 冷端溫度自動補償，非線性校正電路； 工作原理 熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。 隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。 主要技術參數 產品執行標準 IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94 測量范圍及允差 1）熱電阻測溫范圍及允差 2）熱電偶測溫范圍及允差 輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 輸出方法： 二線制 精度等級： 溫度變送器精度等級：0.1 0.2 0.5 顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級. 供電電源：24V.DC±10℅ 防護等級：IP65 防爆等級： 隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本質安全型：iaⅡCT6 絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. 熱響應時間： 當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的五分之一時，則用熱電偶（阻）熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶（阻）熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間； 基本誤差： 儀表的基本誤差應不超過熱電偶（阻）和溫度變送器基本誤差的合成誤差。
