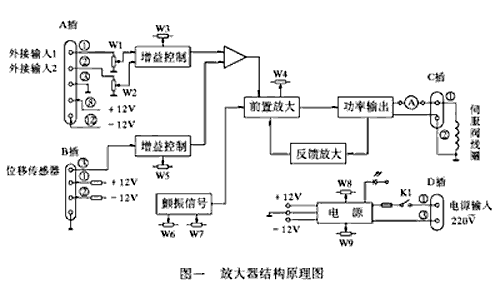

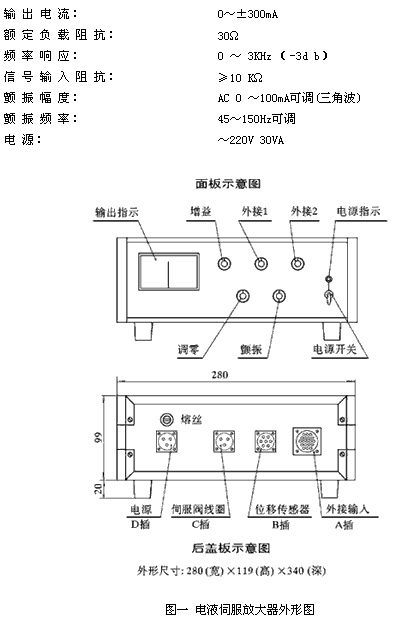

CDYF-B伺服放大器是為動圈式電液伺服閥設計的專用配套放大器。適用于本所制造的CDYC1、CDYF1、CSV8、CSVl0及其他類似的動圈式伺服閥。該放大器采用共地端的電流負反饋形式，輸出電流不受引線電阻變化的影響，無論負載本身短路還是輸出線對地短路都不會損壞電子部件。因此該放大器具有工作壽命長，可靠性高的特點。 一、結構原理 放大器結構原理見圖一。該放大器有二個光電信號輸入端和一個位移傳感器信號輸人端。這二個輸入信號可分別進行衰減。放大器運行時，輸人的光電信號，反饋信號及其他信號疊加并放大后形成控制信號，送人前置放大器，再經功率放大后驅動伺服閥以控制執行機構動作。輸出驅動電流可從面板輸出指示電表讀知，滿度為±600mA。 整個放大器在系統中的作用相當于一個比例環節，其增益可通過Wl、W2、W3、W4、W5進行調節。該放大器內設有顫振信號發生器，可在輸出電流中疊加一個顫振信號以提高伺服閥的分辨率，顫振電流可在0～100MA（峰—峰值）范圍內調節，顫振頻率可在45～150Hz內進行選擇。 二、放大器使用 1. 檢查各電纜的連接是否正確可靠（電氣連接可參見圖一、圖二），該放大器輸入電源為～220V。 2. 開啟面板上電源開關，指示燈點亮。放大器處于工作狀態。 3. 將面板旋鈕外接置，外接2逆時針旋到底，即使外接輸入信號為零。調節調零旋鈕，使輸出指示為零。在系統進行調試時，調零旋鈕可作為手動調節鈕來調節油缸的運動。 4. 將外接1、外接2旋鈕旋至適當位置，這時外接信號進入放大器，通過調節面板上的增益鈕（W3） 使信號大小滿足系統要求。做到系統既反應靈敏，又不發生振蕩為好。當外部信號太大時可通過外接1（w1）、外接2（w2）進行衰減。 5. 顫振信號幅度的大小以手摸在油缸話塞桿上，剛剛感到有一點微微抖動為好。過小將會降低系統的分辨率，過大又會加大油缸的磨損。顫振頻率只要比系統最高工作頻率高40～50Hz即可。 三、主要性能
