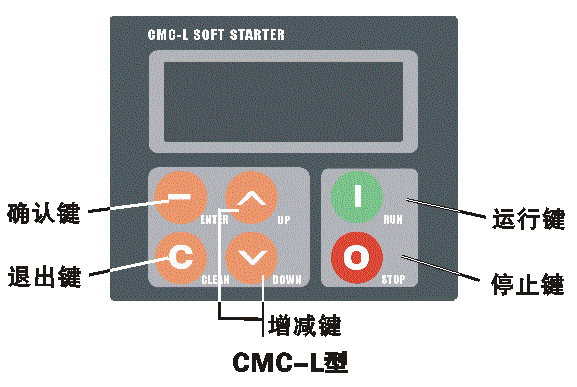

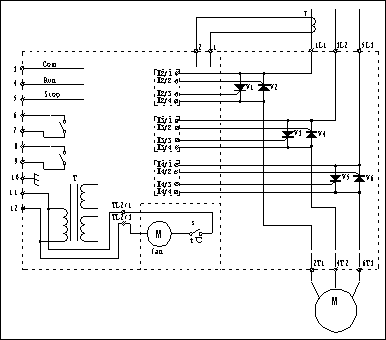

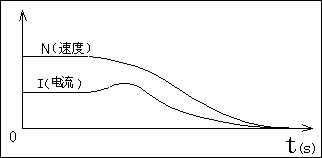

概 述 L系列軟起動器是一種將電力電子技術,微處理器和模糊控制理論相結合的新型電機起動裝置.它能無階躍地平穩起動/停止電機,避免因采用直接起動、星/三角起動、自耦減壓起動等傳統的起動方式起動電機而引起的機械與電氣沖擊等問題，并能有效地降低起動電流及配電容量，避免增容投資。使用該軟起動器可延長機械設備的使用壽命,減少設備的維修量,提高經濟效益. 該軟起動器體積小、技術含量高、性能可靠、保護功能齊全、操作簡便，廣泛應用于石化、冶金、環保、食品機械、農業灌溉和建筑等行業. 操作面板 產品特點 ＊ 多種起動方式:限流起動、斜坡起動、斜坡限流起動，最大程度滿足現場需求，實現最佳起動效果。 ＊ 高 可 靠 性:由高性能微處理器對控制系統中的信號進行數字化處理，避免了以往模擬線路的過多調整，從而獲得極佳的準確性和執行速度。 ＊ 強大的抗干擾性:控制單元中的信號均采用光電隔離方式，并設置了不同的抗噪級別，避免了主電源電網上干擾引起的軟起動器誤動作。 ＊ 簡便的方式調整:控制系統應用范圍廣，方式調整簡便、直觀，通過各種功能選項可匹配各類不同的控制對象 ＊ 結構的優化:獨特的緊湊結構設計，特別方便用戶集成到已有系統中，為用戶節約系統改造費用 ＊ 電機的保護:多種電機保護功能（如過流、輸入/輸出缺相、晶閘管短路、過熱保護等）確保電機及軟起動器在故障或誤操作時不被損壞。 ＊ 維護簡便:由4位數碼顯示組成的監控信號編碼系統，24小時監控系統設備的工作狀況，同時提供快速故障診斷。 基本原理圖 軟起動器起、停特性曲線 電壓斜坡軟起動 用該方式起動電機時，軟起動器的電壓快速升至U1，然后在設定的時間t內逐漸上升，電機隨著電壓的上升不斷加速，達到額定電壓和額定轉速時，起動過程完成 注：當斜坡時間＜0.1秒時，該系列軟起動器相當于一個無觸點開關。 限流起動 用該方式起動電機時，軟起動器的輸出電壓迅速增加，直到輸出電流達到限流值，保持輸出電流不大于該值，電壓逐步升高，使電動機加速，當達到額定電壓、額定轉速時，輸出電流迅速下降至額定電流，起動過程完成 斜坡限流起動 用該方式起動電機時，輸出電壓以設定的時間平穩上升，同時輸出電流以一定的速率增加，當起動電流增至限定值IM時，電流保持恒定，直至起動完成 軟停車 在該方式下停止電機時，電機的輸出電壓由額定電壓在設定的軟停時間內逐步降至零，過程完成 技術參數 參數說明 基本接線圖
