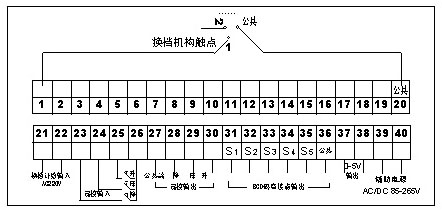

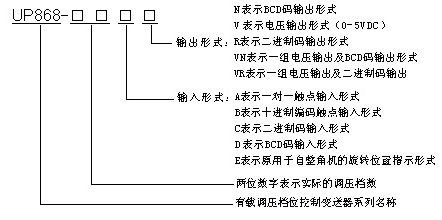

▲ 一、概述 UP868系列有載調壓檔位控制顯示變送器 是新一代的變電站實現電力調度自動化、無人值班化的一種自動監控儀器。用于準確采集變電站有載調壓變壓器分接開關的檔位位置信號等，并將其轉變?yōu)楣╇娋W(wǎng)調度自動化監控系統所兼容的電信號，以保證電力系統電壓質量及對主變壓器的實時監控。它具有主變壓器有載分接開關的檔位升、降調壓控制，調壓計數，這使對主變壓器的升、降調壓操作可在現場完成，并且遠方可以通過遙控輸入端對主變壓器進行調壓操作。其結構擴展更為合理，各類輸出更穩定、精確。UP868系列產品采用智能判斷功能，為防止電動機構在調壓過程中因電動機拒動或電動機連續動作而損壞電動機，增加防止檔位滑檔及自動判斷功能，進一步完善了有載調壓檔位變送器的自動化功能，并能給用戶提供多種遙測遙迅功能。因此，UP868系列產品是當前有載調壓、控制、顯示、遙迅最為理想的更新?lián)Q代產品。 ▲ 二、功能特點 ● 具有主變壓器有載分接開關的升、降、調壓控制、調壓計數 ● 檔位位置自動轉換成模擬電壓（電流）、開關信號、BCD碼等變送輸出 ● 輸入量可以是多路滑頭觸點信號，也可以是編碼信號，也可以是原自正角機的旋轉位置改制的角度傳感信號。采用霍爾元件的非接觸感應方式取代原自正角機檔位位置發送器，使用壽長、準確、可靠。 ● 具有自動判斷滑檔及拒動功能，體積小巧、功能多，能與各種型號的有載調壓分接開關操作機構進行電氣連接 ▲ 三、技術參數 ●外型尺寸:寬160×高80×深180mm3 ●電源:AC/DC85～265V ●計數器最大計數范圍:0～99999次 ●適用環境:-10℃～65℃ ●輸出電壓值:模擬輸出0～5V ●開孔尺寸:152×76mm2 ●最大功率:10W ●LED顯示:2位1.2"數碼管 ●相對濕度:不大于90% ▲ 四、命名規則 ▲ 五、接線方式
