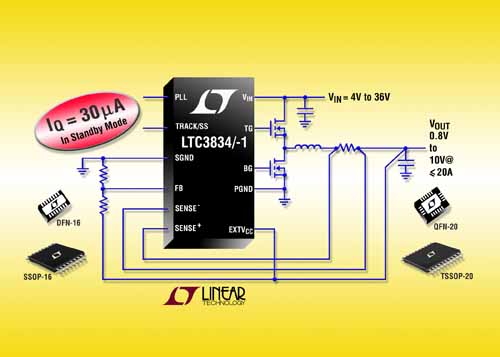

2007 年 12 月 5 日，凌力爾特公司 （Linear Technology Corporation） 推出具有業界最低靜態電流的同步降壓型 DC/DC 控制器 LTC3834/-1。該器件在睡眠模式中僅吸收30uA電流, 因而非常適合于在“始終保持接通”的汽車系統或電池供電型設備 （此時, 該系統處于“半運行”狀態）、或當汽車引擎關閉時保存電池能量的應用中。在停機模式，LTC3834/-1 僅消耗 4uA 電流。 這個控制器是凌力爾特公司超低靜態電流 DC/DC 開關穩壓控制器產品線最新增加的產品，該產品線有 20 多款器件，用于降壓、升壓、降壓-升壓、SEPIC 和負輸出拓撲。 LTC3834/-1 的 4V 至 36V 輸入電源范圍足夠寬，可保護該器件免受高輸入電壓瞬態的影響，而且該器件在汽車冷車發動時繼續工作。LTC3834/-1 可以提供 0.8V 直至 10V 的輸出電壓，非常適用于音頻系統、衛星接收器、模擬調諧器和 CD/DVD 播放器中通常需要的較高電壓電源。 這個控制器內置的 LDO 用作偏置電源，還包括一個強大的 MOSFET 驅動器以高達 95% 的效率提供高達 20A 的負載電流。LTC3834/-1 的恒定頻率、電流模式架構提供了卓越的電壓和負載調節。該器件具有非常低的壓差電壓、高達 99% 的占空比，而且在啟動時以其可調軟啟動和跟蹤功能平滑地升高輸出電壓。工作頻率從 250kHz 到 530kHz 是可調的，而且可以用其鎖相環 （PLL） 同步至從 140kHz 到 650kHz 的外部時鐘。另外，在輕負載時用戶可以選擇連續、脈沖跳躍或突發模式 （Burst Mode®）。輸出過壓和過流 （短路） 保護是集成的，LTC3834/-1 在 -40oC 至 85oC 的工作溫度范圍內具有 ±1% 的基準電壓準確度。 LTC3834/-1 有兩種版本。LTC3834 版本具有電源良好輸出電壓監視器和一個 EXTVCC 輸入，該輸入允許 LTC3834 用其輸出供電，以實現最高效率。LTC3834 還具有多相 （PolyPhase®） 工作模式，使多個集成電路能夠異相同步，以最大限度地降低所需輸入和輸出電容。LTC3834 采用 20 引線 TSSOP 和 4mm x 5mm QFN 封裝，而 LTC3834-1 采用較小的 16 引腳 SSOP 和 5mm x 3mm DFN 封裝。以 1,000 片為單位批量購買，每片價格為 3.69 美元。 性能概要：LTC3834/-1 ·30uA 低靜態電流 （無負載輸出） ·4uA 停機電流 ·從 4V 至 36V 的寬輸入電壓范圍 ·從 0.8V 到 10V 的輸出電壓范圍 ·99% 占空比 ·內置的 LDO 用于偏置電壓 ·內置 MOSFET 驅動器 ·可選連續、脈沖跳躍或突發模式工作 ·可調或相位可鎖定開關頻率 ·輸出過壓和過流保護
