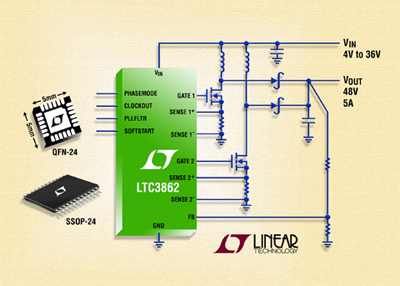

編者按：凌力爾特公司推出兩相升壓型DC/DC控制器 LTC3862，LTC3862 采用峰值電流模式架構，以卓越的相位至相位電流匹配非常容易地實現了環路補償和多相工作。 2008 年6 月25 日， 凌力爾特公司 （Linear Technology Corporation） 推出兩相升壓型 DC/DC 控制器 LTC3862，該器件提供高輸出功率，占板面積緊湊。多達 12 個功率級可以并聯并采用不同相的時鐘，以最大限度減小輸入和輸出濾波需求。4V 至 36V 的輸入電壓范圍和取決于外部組件選擇的寬輸出電壓范圍使該器件適合廣泛的大功率升壓型應用。僅用兩相 12V 至 36V 輸入源，LTC3862 就能以高達 97% 的效率調節 48V/5A 輸出。應用包括大功率音頻放大器、汽車燃料注入系統、網絡和工業電源。 利用 SYNC 輸入、CLOCK 輸出和 PHASEMODE 控制引腳可以啟動多相工作，允許 2、3、4、6 或 12 相工作。LTC3862 采用峰值電流模式架構，以卓越的相位至相位電流匹配非常容易地實現了環路補償和多相工作?？梢杂脝蝹€(gè)電阻在 75kHz 至 500kHz 范圍內設置固定工作頻率，還可以用內部鎖相環同步至頻率范圍為 50kHz 至 600kHz 的外部時鐘。每個相位都使用一個電流檢測電阻，以實現精確的逐周期限流。強大的片上 CMOS 柵極驅動器最大限度地減小了開關損耗，并允許為甚至更大的電流應用使用多個并聯 MOSFET。其它特點包括片上 5V LDO （消除了用偏置電壓為該集成電路供電的需求）、欠壓閉鎖保護、具可編程遲滯的精確 RUN 引腳門限、可調軟啟動、最大占空比可編程以及用戶可調前沿消隱。 LTC3862 采用窄型 SSOP-24 和 5mm x 5mm QFN-24 封裝，有 3 種溫度級版本，商用級在 -40 至 85°C 的溫度范圍內工作，工業級溫度范圍為 -40°C 至 125°C ，高溫汽車級溫度范圍則為 -40°C 至 150°C。以 1,000 片為單位批量購買，每片價格為 3.29 美元。 照片說明：多相升壓型 DC/DC 控制器 性能概要：LTC3862 ·多相工作：多達 12 相 ·高輸出功率 ·寬輸入電壓范圍：4V 至 36V ·最少的外部組件 ·可編程固定工作頻率：75kHz 至 500kHz ·用鎖相環 （PPL） 可同步至 50kHz 至 650kHz 頻率 ·峰值電流模式控制 ·可編程最大占空比 ·可調軟啟動 ·高達 150oC 的工作溫度
