1.特點

SMTX-WU200型無線數字化傳感器通訊終端是蚌埠日月儀器研究所配套SM系列無線產品（SMDW系列無線數字化傳感器、SM40P-5000K系列功圖采集控制器或SM40P-500C 系列RTU等）而設計，是使用SM系列無線產品組建無線測控網絡必備的部件之一。該終端接收SM系列無線產品信號后，可根據用戶需求定制轉換為TTL、RS232、RS485、USB、Ethernet等多種制式的串行數據通訊信號，與RTU、PC機串口/USB/RJ45 Ethernet、PLC、DCS、數傳電臺等串口通訊設備接口連接，實現工業現場自動化遠程無線測量。本產品針對USB接口型號：SMTX－WU200－USB。它是數字化SM系列無線產品維護的必備工具之一。配套《無線數字化傳感器測試軟件》可實現SM系列無線產品標定、診斷、功圖讀取等功能。

2.主要技術指標

2.1工作電壓：3.3～5.5VDC；

2.2功耗：發射電流＜50mA，接收電流＜25mA；

2.3工業環境設計：全灌封；工作環境溫度：－40～＋85℃；

2.4無線通訊距離，視距≥300m。ISM工作頻段載波，無需申請頻點。GFSK窄帶調制，同時采用了高效前向糾錯信道編解碼技術，提高低功耗情況下數據通訊可靠性；

2.5通訊接口：USB2.0，并為本終端供電。

2.6配套吸盤天線SMT803，配標準SMA連接器；增益：4.0dB，駐波比≤1.5。

2.7外形尺寸：長×寬×高，35×55×20mm

3.應用案例

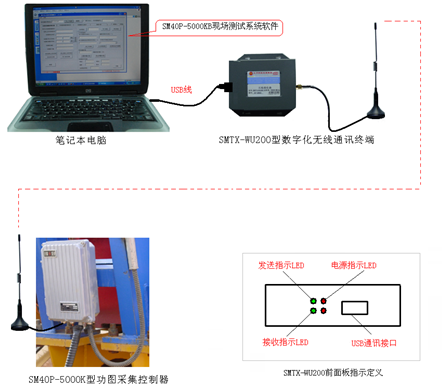

SM40P-5000K測試環境搭建應用示意圖

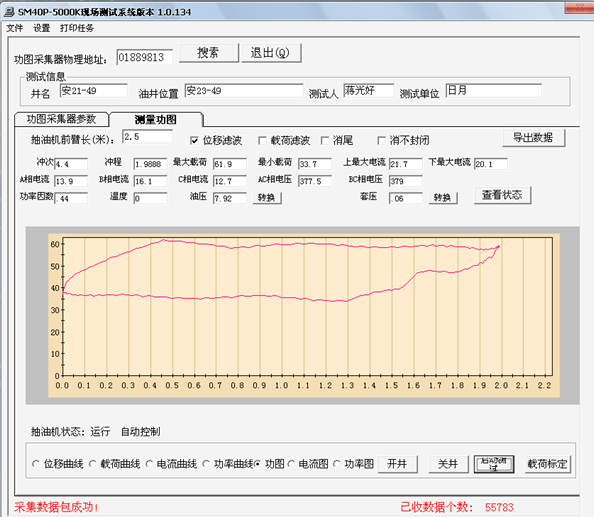

      單井安裝完畢，筆記本電腦安裝“ SM40P-5000K現場測試系統軟件.exe”軟件配套SMTX-WU200終端，可進行單井測試，搭臺如上圖。針對功圖采集控制器等快捷調試，重點檢測安裝接線正確性、單井功能的正確性，并自動生成單井測試報表（作為項目竣工驗收材料之一）。本地?zé)o線檢測，無需連接RTU,無需打開功圖采集控制器，坐在現場值班室或車內利用筆記本電腦即可完成操作，方便快捷。確保現場一次性安裝完畢、一次性檢驗測試完畢，確保一次安裝合格率，避免反復開車到現場，節省綜合成本。
