1. 運動控制系統簡介：

運動控制技術在自動化產業機械上的應用極為普遍，如X-Y工作臺，機械手，機械臂，點膠機，滴塑機，澆注機，定位送料，輪切，飛剪，飛鋸，等等。

運動控制技術的實現包括以下幾個部分：

1）. 主控制器：

     完成人機交互，圖案數據處理，計算，存儲，有的系統還要完成插補計算。

     實現平臺：PC。

2）. 運動控制器：

      完成插補計算，脈沖輸出及與電機驅動器信號的連接，位置測量，邏輯處理（限位信號，操作信號等）。

      實現平臺：PC卡或獨立于PC自運行的運動控制器。

3）. 電機及其驅動器：

     為實際運動控制的執行機構。

     實現平臺：步進電機或交流伺服電機。

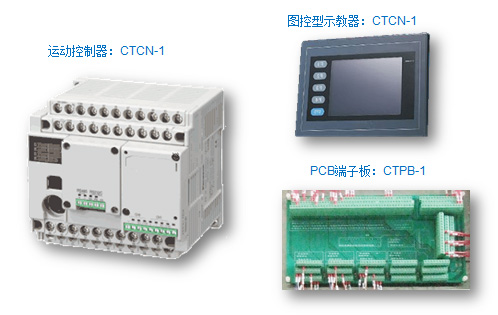

2. 我們的運動控制器及其配套產品：

基于在運動控制領域的豐富經驗，我們開發了軟硬件集成化的運動控制器、繪圖型觸摸屏、PCB 接口板，以滿足用戶以快速、簡單的方式構建運動控制系統的需求。

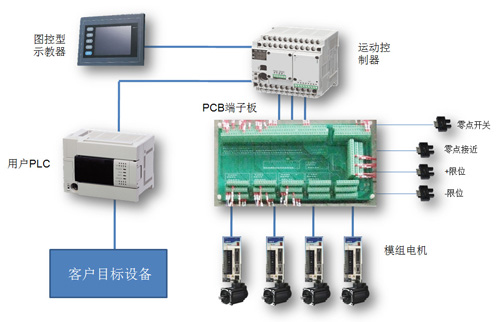

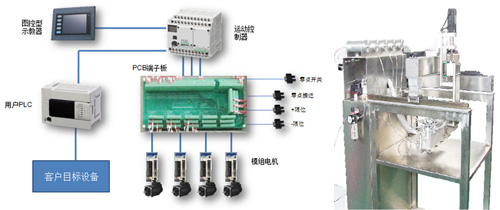

3. 控制系統原理圖：

4. 1-4軸運動控制系統配置表：

5. 軟件功能描述：

1）人機交互：

即運動軌跡的錄入、編輯、儲存。支持的圖案元素包括點、直線、3點圓弧、3點圓、折線、多點曲線、特殊功能（用戶自定義），輸入方法為引導示教式。

2）數據處理：

按輸入圖案規劃運動軌跡，完成插補計算，數據存儲。

3）內置驅動：

內置脈沖輸出及與電機驅動器的接口及驅動，同時也包含用于位置測量，邏輯處理（限位信號，操作信號等）的信號的輸入輸出。

4）數據轉存：

輸入的數據可通過USB接口進行拷貝轉存。

5）用戶接口：

可通過I/O鏈接方式與任意品牌PLC交換數據，完成用戶自定義控制功能。對用戶方PLC的端口要求是5I/1O，通訊協議采用我方的開放的自有協議。
