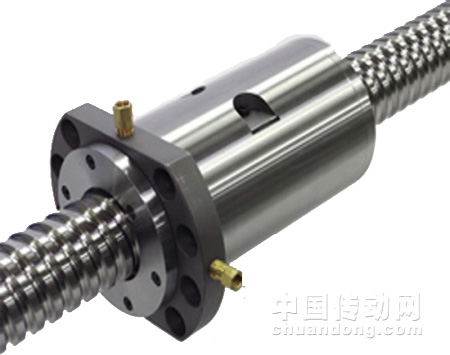

日本精工開發出了在螺母部分設置冷卻機構的滾珠絲杠“螺母冷卻滾珠絲杠”。2010年5月開始銷售，力爭在2012年實現10億日元的銷售額。該公司原來生產過在螺絲部分設置冷卻機構的產品。實現螺母冷卻后，安裝了滾珠絲杠的機床等便可以實現高速化和高精度化。
日本精工為冷卻螺母采用了在螺母內打上貫通孔，使冷卻液流過的方式。由此，便可以獲得與在螺絲軸中打上中空孔進行冷卻的“軸芯冷卻”方式幾乎同等的冷卻效果。設置冷卻機構的成本方面，螺母冷卻方式較低，如果采用螺母冷卻方式，便能夠以低成本獲得與原來同等的冷卻效果。另外，通過組合采用螺母冷卻方式和軸芯冷卻方式，可以獲得更出色的冷卻效果，進一步實現設備的高速化和高精度化。
打上貫通孔的螺母外形尺寸與原產品相同，因此可以替換現有螺母。只需將冷卻配管連接到設置在螺母法蘭外周的進排油孔，便可供應冷卻液。
冷卻螺母時，有可能會產生預壓負荷因螺母的收縮而增加、滾珠絲杠的預壓扭矩增大或壽命降低等副作用。為了防止出現這些副作用，新產品通過解析預壓負荷變化，采用了即使冷卻螺母、預壓負荷也不會增加的預壓形式。
