Korenix擴展網絡覆蓋面積

時間:2007-11-14

來源:科洛理思科技(深圳)有限公司

導語:使GE Fanuc公司的Genius串行總線PLC的通訊距離達

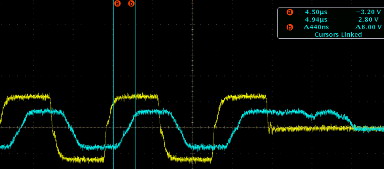

使用一對JetCon 2401-s串口信號轉單模光纖信號轉換器,Korenix成功將GE Fanuc公司的Genius串行總線PLC控制網絡擴大到40KM(波特率153.6Kb)。較雙絞線最遠只能傳輸2283m(波特率38.4Kb)的距離,有了巨大的突破。通過通訊測試,兩臺JetCon 2401-s信號轉換器可以承受高負載的Genius串行總線協議信號傳輸, 測試是將22個GE VersaMax PLC采用多分支結構(multi-drop)使用Genius總線連接起來,用GE Fanuc SERIES 90-30 CPU-364模塊進行控制。用兩臺JetCon2401串口信號轉單模光纖信號轉換器,通過光纖分別連接GE Fanuc SERIES 90-30 CPU控制模塊和第一臺VersaMax PLC設備,Genius串行總線的的串行信號傳播延時經測量是,在波特率153.6Kb速率下是440 nanoseconds。電壓衰減和波形失真的結果也符合Genius收發器電氣規格的要求。所有GE VersaMax PLC的控制進程也依序正確執行,并能夠正確接收GE VersaMax PLC發出的反饋信息。在嚴格的測試環境下,市場上大多數串口轉光纖信號轉換器都不能為GE Fanuc PLC設備,通過Genius串行總線傳送正確的信號或波形。
光纖網絡廣泛適用于工業控制領域 在公共大規模傳輸系統的應用中,工業設備信號控制和隧道監控,PLC數據控制通過光纖擴展通訊距離實現遠程控制的需求越來越迫切。串行光纖網絡可以快速正確的傳遞信號,并具備高抗干擾,高信號傳輸質量,高網絡覆蓋面積及隔離保護的特性。JetCon 2401串口轉光纖信號轉換器為您連接傳統的RS-232/422/485串口設備提供有效可靠的解決方案,或連接GE Fanuc Genius串行總線PLC設備組成串行光纖網絡。
